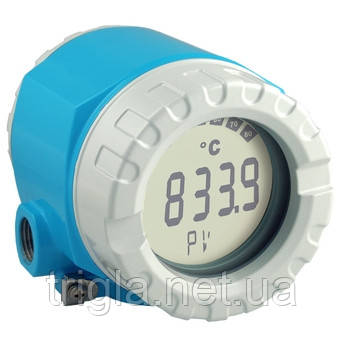

ITEMP TMT162 Польовий передавач температури

Область застосування

Неперевершена надійність, точність і довгострокова стабільність в критичних процесах. Віддалено настроюваний передавач передає і контролює конвертовані сигнали від датчиків RTD і термопар, а також від сигналів опору і напруги за допомогою селективної комунікації HART®, FOUNDATION Fieldbus™- та PROFIBUS® PA. Він візуалізує сигнали на своєму власному підсвічуваному дисплеї. Польовий корпус дозволяє пряме підключення в жорстких виробничих умовах, а також в гігієнічних застосуваннях за варіантом.

Універсальний вхід, який може використовуватися для резистивного термометра (RTD), термопари (TC), резистивних термометрів (Ω), напругових передавачів (мВ)

Протокол HART® для перетворення різних вхідних сигналів в масштабований аналоговий вихідний сигнал від 4 до 20 мА. Управління передавачем за допомогою портативних терміналів Field Xpert SFX350/370, комунікатора на майданчику 475 або віддалено через ПК

FOUNDATION Fieldbus™ ITK 6.1.2

PROFIBUS® PA Профіль 3.02

Опціонально: корпус з нержавіючої сталі для гігієнічних або Ex d застосувань

Переваги

Висока надійність в жорстких промислових середовищах завдяки двокамерному корпусу і компактній, повністю заливаній електроніці

Підсвічуваний дисплей з великим вимірюваним значенням, графіком сигналу і індикацією стану

Інформація про діагностику відповідно до NAMUR NE107

Міжнародні схвалення, такі як FM, CSA (IS, NI, XP та DIP) та ATEX (Ex ia, Ex nA nL, Ex d і захист від запалювання пилу); морське схвалення

Сертифікація SIL згідно з IEC 61508:2010

Гальванічна ізоляція 2 кВ (вхід датчика / вихідний струм)

Характеристики та специфікації

Принцип вимірювання

Польовий передавач

Вхід
2 x RTD, TC, Ом, мВ

Вихід
1 x аналоговий 4...20 мА / HART
FOUNDATION Fieldbus H1
PROFIBUS PA

Додаткове живлення
11,5...42 В постійного струму (HART)
11,5...30 В постійного струму (Ex ia)
9...32 В постійного струму (FF, PA)
10,5...24 В постійного струму (Ex ia, FF, PA)

Комунікація
HART
FOUNDATION Fieldbus
PROFIBUS PA

Встановлення
в полі

Точність
(Pt100) <= 0,1 K (HART, FF, PA)
(Pt100) <= 0,18 °F (HART, FF, PA)

Гальванічна ізоляція
так

Сертифікація
UL rec. Comp (HART)
FM IS, NI I/1+2/ABCD
CSA IS, NI I/1+2/ABCD
ATEX II1G Ex ia IIC T6
ATEX II2G Ex d IIC T6, II2D Ex tb IIIC Db
ATEX II3G Ex nA IIC T6 Gc
ATEX II3G Ex ic IIC T6 Gc
ATEX IECEx II2D Ex tb IIIC Db
ATEX II1G Ex ia IIC T6, II2D Ex ia IIIC
ATEX Ex d, Ex ia
FM XP, NI, DIP I,II,III/1+2/A-G
CSA XP, NI, DIP I,II,III/1+2/A-G
FM XP, DIP, IS, NI I,II,III/1+2/A-G
CSA XP, DIP, IS, NI I,II,III/1+2/A-G
FM+CSA XP,DIP, IS, NI I,II,III/1+2/A-G
CSA General Purpose
IECEx Ex ia IIC T6 Ga
IECEx Ex ia IIC T6 Ga, Ex ia IIIC Db
IECEx Ex d IIC T6 Gb, Ex tb IIIC Db
IECEx Ex ia, Ex d
NEPSI Ex ia IIC T4-T6
NEPSI Ex nA II T4-T6
NEPSI Ex d IIC T4-T6
морське схвалення лише для протоколу HART
SIL2/3 лише для протоколу HART
EAC Ex ia IIC T6 Ga
EAC Ex d IIC T6 Gb
UK II3G Ex nA T6 IIC Gc
INMETRO Ex db IIC T6 Gb, Ex tb IIIC Db
INMETRO Ex ia IIC T6 Ga
