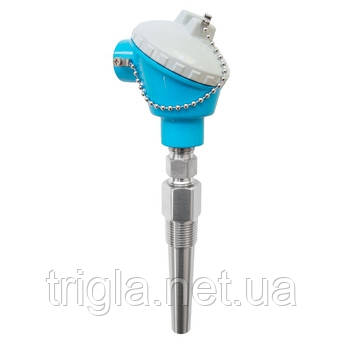

TH13 Модульний термометр RTD, американського зразка

Сфера застосування

Цей міцний пристрій з термопарою з цільного металу є готовим до використання рішенням з різними головками передавачів, щоб відповідати вимогам застосування та простору. Пристрій забезпечує підвищену точність та надійність вимірювань. Різноманітність процесових з'єднань, розмірів та матеріалів (наприклад, 316L SS та Hastelloy C276) пропонують гнучкі можливості застосування.

Температурні датчики TH13 є збірками RTD, встановленими в термопари, і призначені для використання у всіх типах процесових галузей, включаючи важку промисловість, завдяки їх міцній конструкції. Датчик складається з вимірювального зонда з ізольованим елементом RTD, оболонкою і термопарою з цільного матеріалу.

Збірки датчиків можуть використовуватися в процесових галузях, таких як:

• Хімічна промисловість
• Нафтохімія
• Електростанції
• Нафтові переробні заводи
• Морські платформи

Переваги

• Висока гнучкість завдяки модульній конструкції зі стандартними головками терміналів та індивідуальною довжиною занурення
• Комплексні рішення для вимірювання температури. Світовий клас передавачів з інтегрованими датчиками для важких процесових застосувань. Видаліть і встановіть прямо з коробки!
• Покращена гальванічна ізоляція на більшості пристроїв (2 кВ)
• Спрощена структура моделі: Конкурентоспроможна ціна, відмінна вартість. Легко замовити і повторно замовити. Одиничний номер моделі включає збірку датчика та передавача для повного рішення точки
• Всі передавачі iTEMP® забезпечують довготривалу стабільність ≤ 0,05 % на рік
• Швидкий час відгуку з звуженим/конічним наконечником
• Головний передавач з легким вибором: Аналоговий вихід 4 до 20 мА, HART®, PROFIBUS® PA або FOUNDATION Fieldbus™

Характеристики та специфікації

Характеристики / Застосування
US-стиль
модульний температурний вузол
різьбове процесне з'єднання
процесне з'єднання у версії для зварювання
з подовженням
включаючи термопару

Термопара / захисна трубка
цільнометалева (просвердлена)

Вставка / зонд
мінерально ізольований (MI), гнучкий
PTFE-ізольований, жорсткий

Зовнішній діаметр захисної трубки / вставки
3/4' (19,05 мм)
1" (25,40 мм)
17/16'' (26,99 мм)
15,88 мм...33,40 мм
(0,63'' ...1,31'')

Максимальна довжина занурення за запитом
до 24" (609 мм)
інші за запитом

Матеріал захисної трубки / термопари
316/316L
A105
Alloy C276
інші за запитом

Опціональне покриття
Доступне за запитом

Процесне підключення
чоловіча різьба:
NPT1/2"
NPT3/4"
NPT1"
версія для зварювання
версія для зварювання в розетку
1"

Форма наконечника
звужений
конічний
прямий

Шорсткість поверхні Ra
32 μin (0,80 μm)

Робочий діапазон температур
PT100 WW:
-200 °C … 600 °C
(-328 °F … 1.112 °F)
StrongSens:
-50 °C … 500 °C
(-58 °F … 932 °F)
PT100 TF:
-50 °C … 200 °C
(-58 °F … 392 °F)

Максимальний процесовий тиск (статичний)
за 20 °C: 100 барів (1.450 psi)
залежить від конфігурації

Точність
клас AA згідно з IEC 60751
клас A згідно з IEC 60751
клас B згідно з IEC 60751

Час відгуку
залежить від конфігурації

Інтеграція головного передавача
так (4... 20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

Ex - схвалення
тільки передавач
FM IS
CSA IS
FM/CSA IS

Сертифікація
SIL (тільки передавач)
