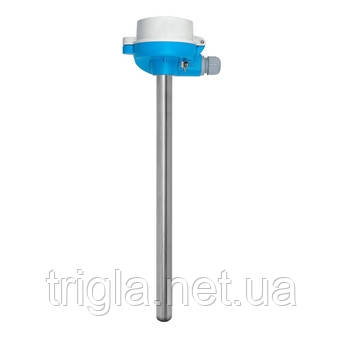

Високотемпературна термопара - TAF16

Сфера застосування

Точки вимірювання з надзвичайно високими процесовими температурами вимагають цього високотемпературного термометра з керамічною або металевою термопарою, а також термопарами, виготовленими зі спеціальних металів, таких як платина та родій. Термопара, виготовлена зі спеціальних матеріалів, захищає від механічних та хімічних пошкоджень у процесі та збільшує термін служби використаних датчиків. Це призводить до: зниження витрат на обслуговування точки вимірювання, покращення якості продукції та підвищення безпеки на підприємстві.

Застосовується для вимірювання температури у виробництві цементу, обробці сталі, спалювальних установках та печах з киплячим шаром. TAF16 містить одну або подвійну термопару та металеву або керамічну захисну трубку, а також додаткову внутрішню оболонку.

Процесові температури: до +1,700 °C (+3,092 °F)

Переваги

Тривалий термін служби завдяки використанню інноваційних матеріалів термопари з підвищеною зносостійкістю та хімічною стійкістю

Довготривале стабільне вимірювання завдяки захисту датчика з непористих матеріалів

Гнучкий вибір продукту завдяки модульній конструкції

Оптимізовані витрати на життєвий цикл за рахунок замінних запасних частин

Характеристики та специфікації

Принцип вимірювання Термопара

Характеристики / Застосування метричний стиль модульний температурний вузол зонд для високих температур (піч) включаючи термопару / захисну трубку (метал)

Термопара / захисна трубка зварена захисна трубка керамічна захисна трубка

Вставка / зонд мінерально ізольований (MI), гнучкий керамічний капіляр, жорсткий

Зовнішній діаметр захисної трубки / вставки 14,0 мм (0,55") 15,0 мм (0,59") 17,2 мм (0,68") 18,0 мм (0,71") 21,3 мм (0,84") 22,0 мм (0,87") 26,7 мм (1,05") 28,0 мм (1,10")

Максимальна довжина занурення за запитом до 4.525,00 мм (178,15'')

Матеріал захисної трубки / термопари 1.4401 (316) 1.4749 (~446) 1.4841 (310) Alloy 600 (2.4816) Alloy 601 (2.4851) Incoloy 800HT (1.4959) Kanthal AF Kanthal Super NiCo Siliciumnitrid (SiN)

Процесне підключення компресійне з'єднання: G1/2" G3/4" G1" G11/4" G11/2" регульований фланець

Форма наконечника прямо

Робочий діапазон температур Тип K: -40 °C ...1.100 °C (-40 °F ...2.012 °F) Тип J: -40 °C ...750 °C (-40 °F ...1.382 °F) Тип N: -40 °C ...1.150 °C (-40 °F ...2102 °F) Тип S: 0 °C ...1.400 °C (32 °F ...2.552 °F)

Максимальний процесовий тиск (статичний) за 20 °C: 1 бар (15 psi)

Точність Клас 2 згідно з IEC 60584

Інтеграція головного передавача так (4... 20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

Сертифікація SIL (лише передавач)
