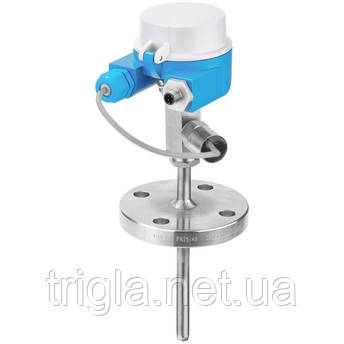

ITHERM ModuLine TM131 Іскробезпечний датчик температури

Сфера застосування

Внутрішньо безпечний температурний датчик (збірка RTD/TC) з виготовленою термопарою або для використання з існуючою термопарою. Опціональний головний передавач з усіма поширеними протоколами зв'язку – включаючи технологію Bluetooth® – та спеціальними функціями, такими як iTHERM QuickNeck для калібрування без інструментів, легке калібрування, вібро-стійкий та швидкодіючий датчик і технологія термопари (iTHERM StrongSens, QuickSens), а також затвердження для небезпечних зон, що забезпечує підвищену точність та надійність вимірювань.

Універсальний діапазон застосування

Діапазон вимірювань: –200 до +1.100 °C (–328 до +2.012 °F)

Діапазон тиску до 100 бар (1450 psi)

Ступінь захисту: до IP 68

Стійкі до вібрації елементи датчика до 60g

Покращене обслуговування (заміна датчика без зупинки процесу), легке та безпечне калібрування вимірювальної точки

Переваги

Друга процесова бар'єрна з індикацією відмови, що пропонує цінну інформацію про стан здоров'я

iTHERM QuickSens: найшвидший час відгуку 1,5 с для оптимального контролю процесу

iTHERM StrongSens: неперевершена стійкість до вібрацій (> 60g) для максимальної безпеки на підприємстві

iTHERM QuickNeck: економія коштів та часу завдяки простому калібруванню без інструментів

Підключення Bluetooth® (опціонально)

Міжнародна сертифікація: захист від вибухів згідно з ATEX, IECEx, CSA C/US та NEPSI

Характеристики та специфікації

Принцип вимірювання

Датчик температури опори

Характеристики / Застосування метричний стиль модульний температурний вузол універсальний діапазон застосування підходить для небезпечних зон з шийкою або QuickNeck включає термопару/захисну трубку (металеву) або для встановлення в термопару може використовуватися з вставками StrongSens, QuickSens для швидкого часу відгуку

Термопара / захисна трубка зварена захисна трубка або для використання з термопарою

Вставка / зонд мінерально ізольований (MI), гнучкий

Зовнішній діаметр захисної трубки / Вставки Термопара: 9x1,25 мм 11x2 мм 12x2,5 мм 14x2 мм 16x3,5 мм 1/4" SCH80 1/2" SCH80 1/2" SCH40

Максимальна довжина занурення за запитом до 4.500,0 мм (177'')

Матеріал захисної трубки/термопари 316 (1.4401) 316L (1.4404) 316Ti (1.4571) Alloy 600 (2.4816) Alloy C276 (2.4819) Alloy 446 (1.4749) Alloy 321 (1.4541) Покриття PTFE Покриття танталом

Процесне підключення Різьба чоловіча: G3/8, G1/2", G3/4", G1" NPT1/2", NPT3/4", NPT 1" M14x1.5, M18x1.5, M20x1.5, M27x2, M33x2 R1/2", R3/4" Різьба жіноча: M20x1.5, M24x1.5 NPT1/2" Гайка: M20x1.5, G1/2", G3/4" Компресійне підключення: NPT1/2", G1/2", G1" Фланець: DN15 PN40 B1, C DN25 PN20, PN40, PN100 B1, B2, C DN40 PN40 B1 DN50 PN40 B1 ASME 1" 150 RF ASME 1" 300 RF ASME 1 1/2" 150 RF ASME 2" 150 RF ASME 2" 300 RF

Форма наконечника пряма звужена конічна оптимізована для швидкого відгуку

Шорсткість поверхні Ra < 0,76 мкм (0,03 μin)

Робочий діапазон температур PT100 TF StrongSens: -50 °C ...500 °C (-58 °F ...932 °F) PT100 QuickSensTF: -50 °C …200 °C (-58 °F …392 °F) PT100 WW: -200 °C ...600 °C (-328 °F ...1.112 °F) PT100 TF: -50 °C ...400 °C (-58 °F ...752 °F) Тип K: макс. 1.100 °C (макс. 2.012 °F) Тип J: макс. 800 °C (макс. 1.472 °F) Тип N: макс. 1.100 °C (макс. 2.012 °F)

Макс. робочий тиск (статичний) в залежності від конфігурації до 100 бар

Точність Клас AA згідно з IEC 60751 Клас A згідно з IEC 60751 Клас B згідно з IEC 60751 Клас спеціальний або стандартний згідно з ASTM E230 Клас 1 або 2 згідно з IEC 60584-2

Час відгуку найшвидший час відгуку з термопарою t90 починається від 10 с в залежності від конфігурації

Інтеграція головного передавача так (4... 20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

Ex - схвалення ATEX ATEX IECEx NEPSI IECEx EAC Ex CSA C/US INMETRO

Сертифікація SIL, MID, DNV/GL
