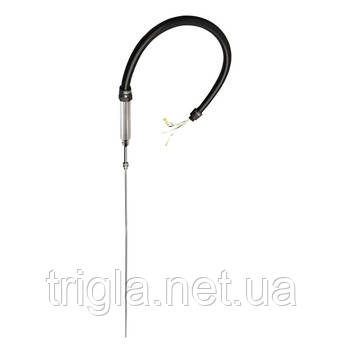

ITHERM MultiSens Slim TMS21 - багатоточковий TC термометр.

Область застосування

Спеціально розроблений для застосувань, де важливі компактні розміри зонда і невелика вага. TMS21 може бути високо налаштований завдяки своїй універсальності. Він може моніторити температуру на великому числі точок вздовж лінії за допомогою одного процесного з'єднання. Він складається з кількох термопарних датчиків малого діаметру, захищених загальною первинною трубчастою термошахтою. Доступні два різних конфігурацій продукту: з гнучким верхнім термошахтою (для аксіального центрування) або без неї.

Переваги

• Велика кількість вимірювальних точок в малому діаметрі
• Низькі інвазивність зонду для профілювання температури
• Простий монтаж і підключення

Характеристики та специфікації

Принцип вимірювання

Термопара

Характеристики / Застосування

• Метричні розміри
• Британські розміри
• Простота використання
• Підходить для використання во вибухонебезпечних зонах
• Приєднання до процесу: компресійний фітинг
• Без горловини
• Легкі хімічні процеси

Термогільза / Захисна трубка

Немає (не призначено для використання з термогільзою)

Вставка / Чутливий елемент

З мінеральною ізоляцією (MI), гнучкий

Зовнішній діаметр захисної трубки / вставки

• 6,0 мм (0,24")
• 3,2 мм (0,126")
• 8,0 мм (0,31")
• 9,5 мм (0,37")
• 6,35 мм (1/4")

Максимальна довжина на запит

До 13,000.00 мм (511,81")

Матеріал захисної трубки / термогільзи

• 1.4401 (316)
• 1.4435 (316L)
• 1.4571 (316Ti)
• 1.4541 (321)
• 1.4550 (347)
• Alloy 600 (2.4816)

Приєднання до процесу

• Компресійний фітинг, різьба 1/4"
• Компресійний фітинг, різьба 1/2"
• Компресійний фітинг, різьба 3/4"
• Компресійний фітинг, різьба 1"
• Фланець як аксесуар

Форма наконечника датчика

Прямий

Діапазон робочих температур

• Тип K: -270 °C ...1,100 °C
• Тип J: -210 °C ...760 °C
• Тип N: -270 °C …1,100 °C
• Тип E: -40 °C …870 °C

Максимальний робочий тиск (статичний)

При 20 °C: 90 бар (1305 psi)

Похибка

• Клас 2 за ГОСТ Р МЭК 60584
• ASTM E230 і ANSI MC 96.1

Час відгуку

t50 = 3 с t90 = 9 с

Вбудований нормуючий преобразователь

Так (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

Сертифікати вибухозахисту

ATEX для вставок

Вибухозахист

SIL (тільки для преобразователя)
