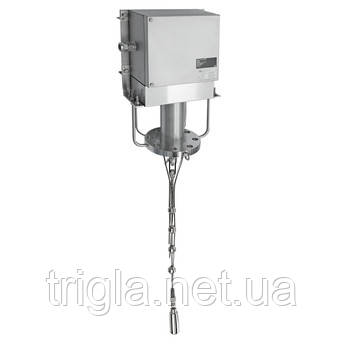

ITHERM MultiSens Bundle TMS31 багатоточковий термометр з RTD/TC датчиками.

Область застосування

iTHERM TMS31 - це універсальна, модульна багатоточкова температурна система, призначена для вимірювання середньої температури та профілювання у силосах для зберігання зерна, органічних сипучих матеріалів та у резервуарах для зберігання нафти і палива. Механічна міцність пристрою та точні датчики температури забезпечують необхідні характеристики для безпечної, надійної та економічної експлуатації зберігання продуктів. У стандартній конфігурації пристрій оснащений до 20 термопар (TC) або RTD датчиків, встановлених на основному металевому канаті.

Переваги

• Проста установка та інтеграція в процес завдяки високому рівню настроювання.
• Гнучкий канат, який адаптується до різних умов роботи силосів або резервуарів (наповнення, спорожнювання, зберігання тощо).
• Інтринсично безпечний пристрій для використання в зонах Ex.
• Високоміцний дизайн для тривалого терміну служби продукту та постійного моніторингу в будь-яких умовах.

Характеристики та специфікації

Принцип вимірювання

Терморегулятор

Характеристики / Застосування

• Метричні розміри
• Британські розміри
• Простота використання
• Підходить для застосування во вибухонебезпечних зонах
• Підключення до процесу: фланцеве
• Зберігання
• Лінійне розподілення датчиків
• Модульна конструкція

Термогільза / Захисна трубка

Немає (не призначено для використання з термогільзою)

Вставка / Чутливий елемент

З мінеральною ізоляцією (MI), гнучкий

Зовнішній діаметр захисної трубки / вставки

• 25 мм
• 37 мм

Максимальна довжина на запит

До 60000,00 мм (2360")

Матеріал захисної трубки / термогільзи

• 1.4401 (316)
• 1.4435 (316L)

Підключення до процесу

Фланець:

• 1 1/2" ASME/ANSI B16.5 150 ... 300
• 2" ASME/ANSI B16.5 150 ... 300
• 3" ASME/ANSI B16.5 150 ... 300
• 4" ASME/ANSI B16.5 150 ... 300
• DN40 EN/DIN 1092.1 PN16 ... PN40
• DN50 EN/DIN 1092.1 PN16 ... PN40
• DN80 EN/DIN 1092.1 PN16 ... PN40
• DN100 EN/DIN 1092.1 PN16 ... PN40

Форма наконечника датчика

Прямий

Діапазон робочих температур

• Тип K: -270 °C ... 800 °C
• Тип J: -210 °C ... 520 °C
• Pt100 WW; 3 мм; 316L; -200...600°C
• Pt100 StrongSens; 6 мм; 316L; -50...500°C
• Pt100 TF; 3 мм; 316L; -50...400°C

Максимальний робочий тиск (статичний)

За 20 °C: 40 барів (580 psi)

Похибка

• Клас 1 відповідно до IEC 60584
• Клас 2 відповідно до IEC 60584
• Спец.клас ASTM E230 і ANSI MC 96.1
• IEC60751 клас A
• IEC60751 клас AA

Час реакції

ТП:

• t50 = 1 с
• t90 = 2 с ТС:
• t50 = 3 с
• t90 = 6 с

Вбудований нормуючий перетворювач

Так (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

Сертифікати вибухозахисту

• ATEX
• IECEX
• UL
• FM
• CSA

Вибухозахист

SIL (лише для перетворювача)
