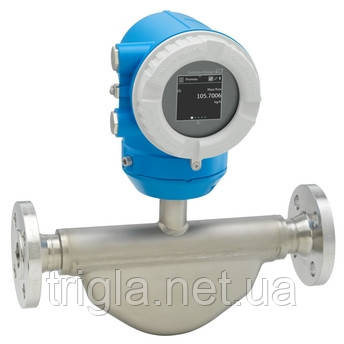

Proline Promass K 10 Коріолисовий витратомір

Область застосування

Promass K є економічно ефективним рішенням на основі принципу Кориоліса для основних завдань вимірювання масової витрати. Він забезпечує надійні вимірювання в базових застосуваннях з повітрям, газом, паливом та водою. Завдяки простій апаратній та програмній конструкції, Promass K 10 спрощує кожен етап свого життєвого циклу - від проектування до обслуговування, відповідаючи звичній якості Endress+Hauser. Технологія Heartbeat забезпечує надійність вимірювань і подовження інтервалів перекалібрування.

Вимірювальний принцип працює незалежно від фізичних властивостей рідини, таких як в'язкість або густина.

Вимірювання рідин та газів у допоміжних процесах та базових застосуваннях.

Властивості пристрою

Компактний датчик з двома трубками

Температура середовхи до +150 °C (+302 °F)

Робочий тиск до 100 бар (1450 psi)

Інтеграція в систему з HART, Modbus RS485

Гнучка робота за допомогою додатка та опціонального дисплея

Переваги

Економічно ефективний універсальний пристрій – альтернатива механічним витратомірам

Менше вимірювальних точок процесу – багатопараметричне вимірювання (витрата, густина, температура)

Компактне встановлення – не потрібні прямі ділянки труби перед або після приладу

Оптимальна зручність у використанні – керування за допомогою мобільних пристроїв і додатка SmartBlue або дисплея з сенсорним екраном

Просте та швидке введення в експлуатацію – попередня та польова параметризація

Інтегрована верифікація – технологія Heartbeat

Характеристики та специфікації

Принцип вимірювання
Кориолісові витратоміри

ron для продукту
Витратомір з мінімальною сукупною вартістю володіння і простою концепцією управління. Вимірювання параметрів рідин і газів у базових технологічних процесах.

Функції датчика
Економічний прилад для різноманітних умов застосування – альтернатива механічним витратомірам. Менше точок вимірювання процесу – багатопараметричне вимірювання (витрата, густина, температура). Компактний монтаж – не потрібні прямі вхідні і вихідні ділянки. Компактний двотрубний датчик. Температура технологічного середовища до +150 °C. Робочий тиск до 100 бар.

Особливості перетворювача
Оптимальна зручність у використанні – управління за допомогою мобільного пристрою та додатка SmartBlue або сенсорного екрана. Просте та швидке введення в експлуатацію – меню налаштування параметрів із підказками. Перевірка без переривання процесу - технологія Heartbeat. Можлива інтеграція в системи HART, Modbus RS485. Можливості управління з використанням мобільного додатка та опціонального дисплея.

Діапазон номінальних діаметрів
DN 8 ... 80

Матеріали, що контактують із середовищем
Вимірювальна трубка: 1.4539 (904L)
З'єднання: 1.4404 (316/316L)

Вимірювані параметри
Масова витрата, температура, густина (опція), об'ємна витрата, скоригована об'ємна витрата

Макс. похибка вимірювання
Масова витрата (рідина): ±0,5 % (стандартний варіант), ±0,15 % (опція)
Олива вітрата (газ): ±1%

Діапазон вимірювання
0...180 000 кг/год

Макс. робочий тиск
PN 40, Class 300, 40K

Діапазон температур продукту
–40 ... +150 °C

Діапазон температур навколишнього середовища
Стандартне виконання: –20...+60 °C

Матеріал корпусу датчика
Нержавіюча сталь 1.4301 (304)

Матеріал корпусу перетворювача
AlSi10Mg, з покриттям

Ступінь захисту
Стандартний варіант: IP66/67, захисна оболонка типу 4X

Дисплей/Налаштування
2.4" Сенсорний РК дисплей з автоповоротом; можлива настройка та управління через додаток SmartBlue по Bluetooth

Вихідні сигнали
4-20 мА HART (активний/пасивний), імпульсний/частотний/релейний вихід
Modbus RS485, 4-20 мА

Цифровий зв'язок
HART, MODBUS RS485

Джерело живлення
DC 24 V
AC 100 ... 230 V
AC 100 ... 230 V / DC 24 V (для безпечних зон)

Сертифікати на вибухозахист
ATEX, IECEx, cCSAus, EAC, NEPSI, INMETRO, JPN, UK Ex, KC

Метрологічні нормативи та сертифікати
Калібрування проведене на сертифікованому калібрувальному обладнанні (відповідає ISO/IEC 17025)
Технологія Heartbeat відповідає вимогам до відстежуваної верифікації згідно з ISO 9001:2015 – Розділ 7.1.5.2 a (Атестація TÜV)

Сертифікати та нормативи по тиску
CRN, PED

Сертифікати на матеріали
Сертифікат на матеріал 3.1

Гігієнічні сертифікати та нормативи
EC 1935, FDA, GB4806, cGMP, 3-A
