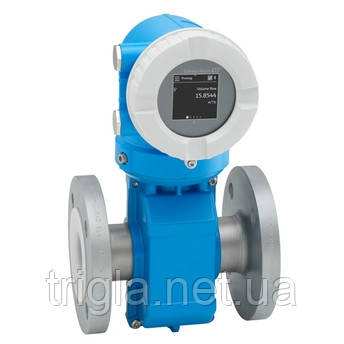

Proline Promag P 10 електромагнітний витратомір

Область застосування

Promag P призначений для хімічних і технологічних застосувань з агресивними рідинами та високими температурами середовища. Завдяки своїй простій апаратній та програмній конструкції, Promag P 10 спрощує кожен етап свого життєвого циклу - від проектування до обслуговування, відповідаючи звичній якості Endress+Hauser. Технологія Heartbeat забезпечує безпечні процеси.

Двонаправлений вимірювальний принцип практично не залежить від тиску, густини, температури та в'язкості.

Призначений для хімічних і технологічних застосувань з агресивними рідинами.

Властивості пристрою

Номінальний діаметр: макс. DN 600 (24")

Усі загальноприйняті Ex-дозволи

Вкладиш з PTFE або PFA

Інтеграція в систему з HART, Modbus RS485

Гнучка робота за допомогою додатка та опціонального дисплея

Переваги

Різноманітні застосування – широкий вибір матеріалів, що контактують із середовищем

Енергозберігаюче вимірювання потоку – відсутність втрат тиску через звуження поперечного перерізу

Без технічного обслуговування – відсутність рухомих частин

Оптимальна зручність у використанні – керування за допомогою мобільних пристроїв і додатка SmartBlue або дисплея з сенсорним екраном

Просте та швидке введення в експлуатацію – попередня та польова параметризація

Інтегрована верифікація – технологія Heartbeat

Характеристики та специфікації

Принцип вимірювання
Електромагнітні витратоміри

ron для продукту
Витратомір для базових областей застосування з простою концепцією управління. Для хімічних і технологічних процесів, в яких використовуються агресивні рідини.

Функції датчика
Для різних застосувань – широкий вибір матеріалів, що контактують із середовищем. Вимірювання витрати без втрати тиску завдяки повнопрохідній конструкції датчика. Мінімізація технічного обслуговування через відсутність рухомих частин. Номінальний діаметр: до DN 600. Усі поширені сертифікати з вибухозахищеного виконання. Вкладиш: PTFE або PFA.

Особливості перетворювача
Оптимальна зручність у використанні – управління за допомогою мобільного пристрою та додатка SmartBlue або сенсорного екрана. Просте та швидке введення в експлуатацію – меню налаштування параметрів із підказками. Перевірка без переривання процесу - технологія Heartbeat. Можлива інтеграція в системи HART, Modbus RS485. Можливості управління з використанням мобільного додатка та опціонального дисплея.

Діапазон номінальних діаметрів
DN 15 ... 600

Матеріали, що контактують із середовищем
Вкладка: PFA; PTFE
Електроди: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); тантал; платина; титан

Вимірювані параметри
Об'ємна витрата, провідність, масова витрата

Макс. похибка вимірювання
Об'ємна витрата (стандартний варіант): ±0,5 % ВИМ ± 1 мм/с

Діапазон вимірювання
4 дм³/хв...9600 м³/год

Макс. робочий тиск
PN 40, Class 300, 20K

Діапазон температур продукту
Матеріал вкладиша PFA: –20...+150 °C
Матеріал вкладиша PTFE: –40 ... +130 °C

Діапазон температур навколишнього середовища
Матеріал фланця – вуглецева сталь: –10...+60 °C
Матеріал фланця – нержавіюча сталь: –40...+60 °C

Матеріал корпусу датчика
DN 15 ... 300: AlSi10Mg, з покриттям
DN 350 ... 600: вуглецева сталь, покриття захисним лаком

Матеріал корпусу перетворювача
AlSi10Mg, з покриттям

Ступінь захисту
Стандартний варіант: IP66/67, захисна оболонка типу 4X

Дисплей/Налаштування
2.4" Сенсорний РК дисплей з автоповоротом; Можлива настройка та управління через додаток SmartBlue по Bluetooth

Вихідні сигнали
4-20 мА HART (активний/пасивний), імпульсн./частот./релей.вихід
Modbus RS485, 4-20 мА

Цифровий зв'язок
HART, MODBUS RS485

Джерело живлення
DC 24 V
AC 100 ... 230 V
AC 100 ... 230 V / DC 24 V (для безпечних зон)

Сертифікати на вибухозахист
ATEX, IECEx, cCSAus, EAC, NEPSI, INMETRO, KC, JPN, UK Ex

Метрологічні нормативи та сертифікати
Калібрування проведене на сертифікованому калібрувальному обладнанні (відповідає ISO/IEC 17025)
Технологія Heartbeat відповідає вимогам до відстежуваної верифікації згідно з ISO 9001:2015 – Розділ 7.1.5.2 a (Атестація TÜV)

Сертифікати та нормативи по тиску
PED, CRN

Сертифікати на матеріали
Сертифікат на матеріал 3.1

Гігієнічні сертифікати та нормативи
Сертифікати на роботу з питною водою: ACS; NSF61, WRAS
