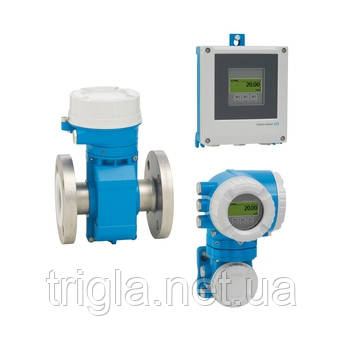

Proline Promag P 500 електромагнітний витратомір

Область застосування

Promag P призначений для хімічних і технологічних застосувань з корозійними рідинами та найвищими температурами середовища. Завдяки інноваційному віддаленому передавачу Promag P 500 максимально підвищується гнучкість встановлення та безпека експлуатації в складних умовах. Технологія Heartbeat забезпечує відповідність і безпеку процесів у будь-який час.

Двонаправлений принцип вимірювання практично не залежить від тиску, щільності, температури та в'язкості.

Призначений для хімічних і технологічних застосувань з корозійними рідинами та високими температурами середовища.

Властивості пристрою

• Номінальний діаметр: макс. DN 600 (24")
• Усі поширені Ex-допуски
• Вкладка з PTFE або PFA
• Віддалена версія з до 4 входами/виходами
• Підсвічений дисплей з сенсорною панеллю та доступом до WLAN
• Стандартний кабель між сенсором і передавачем

Переваги

• Різноманітні застосування – широкий вибір змочуваних матеріалів
• Енергоощадне вимірювання витрати – відсутність втрат тиску через звуження перерізу
• Без обслуговування – відсутність рухомих частин
• Повний доступ до процесу та діагностичної інформації – численні, вільно комбіновані входи/виходи та Ethernet
• Зменшена складність і різноманітність – вільно конфігурована функціональність входів/виходів
• Інтегрована верифікація – Технологія Heartbeat

Характеристики та специфікації

• Принцип вимірювання

  Електромагнітні витратиоміри

• Фламінт для продукту

  Витрата для найвищих робочих температур у роздільному виконанні з підтримкою до 4 пристроїв введення-виведення.
  Призначений для застосування в агресивних рідинах і високотемпературних середовищах.

• Функції датчика

  Різноманітність областей застосування — широкий вибір змочуваних матеріалів
  . Енергоефективне вимірювання витрати — немає втрати тиску завдяки вільному проходному перерізу. Не вимагає технічного обслуговування — рухомі частини відсутні.
  Номінальний діаметр: макс. DN 600 (24"). Усі поширені сертифікати з вибухозахищеного виконання. Футерівка з PTFE або PFA.

• Особливості перетворювача

  Повний доступ до діагностичних даних і інформації про процес — різноманітні, вільно комбіновані входи/виходи та польові шини. Спрощення та скорочення номенклатури ЗІП — вільно конфігурована функціональність введення/виведення. Перевірка без переривання процесу — технологія Heartbeat.
  Роздільне виконання з підтримкою до 4 пристроїв введення/виведення. Сенсорний дисплей із підсвіткою та підтримкою WLAN-під'єднання. Стандартний кабель між датчиком і перетворювачем.

• Діапазон номінальних діаметрів

  DN 15...600 (½...24")

• Змочувані матеріали

  Футерівка: PFA; PTFE
  Електроди: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); теантал; платина;
  Титан; Duplex 1.4462 (UNS S31803)

• Вимірювані параметри

  Об'ємна витрата, провідність, масова витрата

• Макс. похибка вимірювання

  Об'ємна витрата (стандартний варіант): ±0,5 % ЗМ ± 1 мм/с (0,04 дюйм/с)
  Об'ємна витрата (опція) ±0,2% ЗМ ± 2 мм/с (0,08 дюйм/с)

• Діапазон вимірювання

  4 дм3/хв...9600 м3/год (1...44000 гал/хв)

• Макс. робочий тиск

  PN 40, клас 300, 20K

• Діапазон температур продукту

  Матеріал футерівки PFA: –20...+150 °C (-4...+302 °F)
  Матеріал футерівки PFA, високотемпературний: –20...+180 °C (-4...+356 °F)
  Матеріал футерівки PTFE: –40...+130 °C (-40...+266 °F)

• Діапазон навколишньої температури

  Матеріал фланцю — вуглецева сталь: –10...+60 °C (+14...+140 °F)
  Матеріал фланця — неіржавка сталь: –40...+60 °C (-40...+140 °F)

• Матеріал корпусу сенсора

  DN 15...300 (1⁄2...12"): AlSi10Mg, з покриттям
  DN 350...600 (14...24"): вуглецева сталь із захисним лаком
  Корпус клемного відсіку датчика (стандартний варіант): AlSi10Mg, з покриттям
  Корпус клемного відсіку датчика (опція): 1.4409 (CF3M) аналогічний 316L

• Матеріал корпусу перетворювача

  AlSi10Mg, з покриттям; 1.4409 (CF3M), аналогічний 316L; полікарбонат

• Ступінь захисту

  Роздільне виготовлення датчика (стандарт): IP66/67, захисна оболонка типу 4X
  Роздільне виготовлення перетворювача: IP66/67, захисна оболонка типу 4X

• Дисплей/Налаштування

  4-рядковий сенсорний дисплей із підсвіткою (зовнішнє керування)
  Настроювання за допомогою локального дисплея й керівного ПЗ

• Вихідні сигнали

  4 виходи:
  4...20 мА HART (активний/пасивний)
  4...20 мА WirelessHART
  4... 20 мА (активний/пасивний)
  Імпульсний/частотний/релейний вихід (активний/пасивний)
  Подвійний імпульсний вихід (активний/пасивний)
  Релейний вихід

• Вхідні сигнали

  Вхідний сигнал стану
  Вхід 4...20 мА

• Цифровий зв'язок

  HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

• Джерело живлення

  24 В пост. струму
  100...230 В перем. струму
  100...230 В перем. струму/24 В пос. струму (безпечна зона)

• Сертифікати на вибухозахист

  ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC

• Безпека виробу

  Маркування CE, C-tick, EAC

• Функціональна безпека

  Функціональна безпека згідно з ГОСТ Р МЕК 61508, можливість застосування для гарантування безпеки згідно ГОСТ Р МЕК 61511

• Метрологічні нормативи та сертифікати

  Вироблена калібрування на сертифікованому калібрувальному обладнанні (відповідає ISO/IEC 17025)
  Технологія Heartbeat відповідає вимогам до прослідкуваної верифікації згідно ISO 9001:2015 — Розділ 7.1.5.2 a (Атестація TÜV)

• Морські сертифікати та нормативи

  Сертифікат LR, Сертифікат DNV GL, сертифікат ABS, сертифікат BV

• Сертифікати та нормативи за тиском

  PED, CRN

• Сертифікати на матеріали

  Матеріал 3.1

• Гігієнічні сертифікати та нормативи

  ACS, NSF 61
