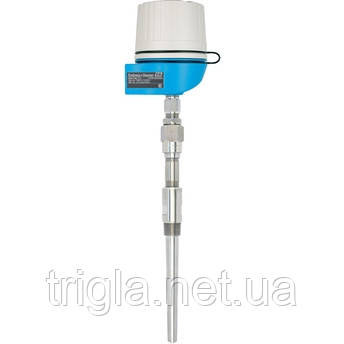

ITHERM ModuLine TM151

Область застосування

Модульний промисловий термометр RTD або TC, який комплектується цільним термозахисним кожухом або використовується з встановленим на місці термозахисним кожухом. Доступний з температурними перетворювачами Endress+Hauser для підвищеної точності та надійності - легке налаштування шляхом вибору виходів та протоколів зв'язку. За бажанням доступний з підключенням Bluetooth®. Термометр, що має найновіші інновації, такі як iTHERM QuickNeck, та технології температурних датчиків, такі як iTHERM QuickSens і iTHERM StrongSens.

Універсальний діапазон застосування

• Діапазон вимірювання: –200 до +1.100 °C (–328 до +2.012 °F)
• Діапазон тиску до 500 бар (7.252 psi)
• Стійкий до вібрацій елемент сенсора до 60g
• Покращена зручність обслуговування (заміна сенсора без зупинки процесу), легка та безпечна повторна калібрування вимірювальної точки

Переваги

• Друга процесна прокладка з індикацією несправності, що надає цінну інформацію про стан пристрою
• iTHERM QuickSens: найшвидший час реакції 1,5 с для оптимального контролю процесу
• iTHERM StrongSens: неперевершена стійкість до вібрацій (> 60g) для максимальної безпеки заводу
• iTHERM QuickNeck: економія коштів та часу завдяки простій, безінструментальній повторній калібруванню
• Підключення Bluetooth® (опціонально)
• Міжнародна сертифікація: вибухозахист згідно з ATEX, IECEx, CSA C/US та CCC

Характеристики та специфікації

Принцип вимірювання

Терморегулятор

Характеристики / Застосування

• метричний стиль
• модульний температурний вузол
• універсальний діапазон застосування
• підходить для небезпечних зон
• підходить для високого процесного тиску
• з шийкою або QuickNeck
• включає термозахисну трубку / захисну трубку (металеву) або встановлюється в термозахисну трубку
• можна використовувати з StrongSens

Термозахисна трубка / захисна трубка

• цільна (просвердлена) або використовується з термозахисною трубкою

Вставка/чутливий елемент

• мінерально ізольована (MI), гнучка

Зовнішній діаметр захисної трубки / вставки

• 16 mm (0,63")
• 18 mm (0,71")
• 19 mm (0,75")
• 19,5 mm (0,77")
• 20 mm (0,79")
• 22,2 mm (0,87")
• 24 mm (0,95")
• 25 mm (0,98")
• 25,4 mm (1,0")
• 26 mm (1,02")
• 27 mm (1,06")
• 30 mm (1,18")
• 33,4 mm (1,31")

Максимальна довжина за запитом

• up to 1.500,0 mm (59,06'')

Матеріал захисної трубки/термозахисної трубки

• 316 (1.4401)
• 316L (1.4404)
• 316/316L (1.4401/1.4404)
• 316Ti (1.4571)
• 347 (1.4550)
• 310 (1.4841)
• Alloy 600 (2.4816)
• Alloy C276 (2.4819)
• 10CrMo9-10 (1.7380)
• 13CrMo4-5 (1.7335)
• 16Mo3 (1.5415)
• A105 (1.0460)
• C22.8 (P250GH) (1.0460)
• P355NH (1.0565)
• Duplex S32205 (1.4462)
• Титан Gr2 (3.7035)

Приєднання до процесу

• Зовнішня різьба:
  • G1"
  • NPT1/2", NPT3/4", NPT 1"
  • M14x1.5, M18x1.5, M20x1.5, M27x2, M33x2
• Внутрішня різьба:
  • M24x1.5
  • NPT1/2"
• Фланець:
  • DN25 PN16, PN40, PN50, PN100 B1
  • DN40 PN40 B1
  • DN50 PN40, PN63 B1
  • ASME 1" 150 RF
  • ASME 1" 300 RF
  • ASME 1" 600 RF
  • ASME 1" 900/1500 RF
  • ASME 1 1/2" 150 RF
  • ASME 1 1/2" 300 RF
  • ASME 1 1/2" 600 RF
  • ASME 1 1/2" 900/1500 RF
  • ASME 1 1/2" 2500 RF
  • ASME 2" 150 RF
  • ASME 2" 300 RF
  • ASME 2" 600 RF
  • ASME 2" 900/1500 RF
  • ASME 2" 2500 RF
• для приварювання:
  • Diameter 18 mm (0,71")
  • Diameter 24 mm (0,94")
  • Diameter 26 mm (1,02")
  • Diameter 26,7 mm (NPS 3/4")
  • Diameter 33,4 mm (NPS 1")

Форма наконечника датчика

• пряма
• конічна
• ступінчаста

Шорсткість поверхні Ra

• 0,76 μm (30 μin.)
• 1,6 μm (63,0 μin.)

Діапазон робочих температур

• PT100 TF StrongSens:
  • -50 °C ...500 °C
  • (-58 °F ...932 °F)
• PT100 QuickSensTF:
  • -50 °C …200 °C
  • (-58 °F …392 °F)
• PT100 WW:
  • -200 °C ...600 °C
  • (-328 °F ...1.112 °F)
• PT100 TF:
  • -50 °C ...400 °C
  • (-58 °F ...752 °F)
• Typ K:
  • max. 1.100 °C
  • (max. 2.012 °F)
• Typ J:
  • max. 800 °C
  • (max. 1.472 °F)
• Typ N:
  • max. 1.100 °C
  • (max. 2.012 °F)

Макс. робочий тиск (статичний)

• depending on the configuration up to 500 bar

Похибка

• Class AA acc. to IEC 60751
• Class A acc. to IEC 60751
• Class B acc. to IEC 60751
• Class special or standard acc. to ASTM E230
• Class 1 or 2 acc. to IEC 60584-2

Час відгуку

• depending on configuration

Вбудований нормувальний перетворювач

• yes (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

Сертифікати вибухозахисту

• ATEX II3G Ex ec IIC T6, II3D
• CSA C/US General Purpose
• CSA C/US IS, NI I/1+2/A-D
• CSA C/US XP, NI, DIP I, II, III/1+2/A-G
• CSA C/US DIP II, III / 1/E-G
• EAC 0Ex ia IIC T6...T1 Ga X
• EAC Ga/Gb Ex d IIC T6...T1 X
• EAC Ex ta/tb IIIC 85oC...450oC Da/Db X
• EAC Ga/Gb Ex ia IIC T6...T1 X
• EAC 0Ex ia IIC T6...T1 Ga X, Ex ia IIIC 85oC...450oC Da/Db X
• EAC Ga/Gb Ex d IIC T6...T1 X, Ex ta/tb IIIC 85oC...450oC Da/Db X
• INMETRO Ex ia IIC T6 Ga/Gb, Ex ia IIIC Da/Db
• INMETRO Ex d IIC T6 Ga/Gb, Ex tb IIIC Da/Db
• INMETRO Ex nA IIC T6 Gc
• CCC Ex ia IIC T6 Ga/Gb
• CCC Ex d IIC T6 Ga/Gb, Ex tD A20/A21
• CCC Ex tD A20/A21
• CCC Ex nA IIC T6 Gc
• UK II1/2G Ex ia IIC T6 Ga/Gb, II1/2D Ex ia IIIC Da/Db
• UK II3G Ex nA IIC T6 Gc, II3D Ex tc IIIC Dc
• UK II1/2G Ex db IIC T6 Ga/Gb, II1/2D Ex ta/tb IIIC Da/Db
• ATEX IECEx II1/2D Ex ta/tb IIIC Da/Db
• ATEX IECEx II1/2G Ex ia IIC T6 Ga/Gb
• ATEX IECEx II1/2G Ex ia IIC T6, II1/2D
• ATEX IECEx II1/2G Ex db IIC T6, II1/2D

Вибухозахист

• SIL, MID, DNV/GL
