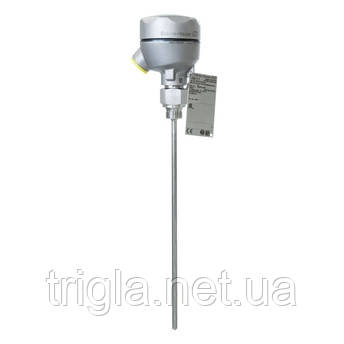

ITHERM ModuLine TM111

Область застосування

iTHERM ModuLine TM111 — вибростійкий температурний датчик для використання в вибухонебезпечних середовищах, ідеально підходить для широкого спектру промислових застосувань. Простий у використанні, оснащений високотехнологічними датчиками RTD або TC. Можливість встановлення головного передавача з підтримкою всіх поширених протоколів зв'язку, включаючи технологію Bluetooth® для високої точності вимірювань і надійності. Відрізняється вібростійкістю і швидким реагуванням завдяки технологіям сенсорів iTHERM StrongSens і QuickSens.

Універсальна область застосування

Діапазон вимірювань: від –200 до +1.100 °C (від –328 до +2.012 °F)

Діапазон тисків до 75 бар (до 1088 psi)

Ступінь захисту: до IP 68

Сенсори, стійкі до вібрації до 60g

Переваги

Простий у використанні і надійний від вибору продукту до технічного обслуговування

iTHERM вставки: глобально унікальне автоматизоване виробництво. Повна відстежуваність і стабільно висока якість продукції для надійних вимірювальних значень

iTHERM QuickSens: швидкий час реакції 1,5 с для оптимального керування процесом

iTHERM StrongSens: неперевершена стійкість до вібрації (> 60g) для максимальної безпеки виробничих установок

iTHERM TA30x: різноманіття термінальних головок для спрощення обслуговування і зниження витрат на установку і обслуговування

Міжнародна сертифікація: вибухозахист згідно з ATEX, IECEx, CSA C US і NEPSI


Характеристики та специфікації

Принцип вимірювання Терморегулятор

Характеристики / Застосування метричні розміри універсальне застосування підходить для використання во вибухонебезпечних зонах можливість використання з вставкою StrongSens, QuickSens прямий контакт з процесом

Термогільза / захисна трубка відсутня, прямий контакт з процесом

Вставка / чутливий елемент з мінеральною ізоляцією (MI), гнучкий

Зовнішній діаметр захисної трубки / вставки Вставка: 3,0 мм 6,0 мм

Максимальна довжина за запитом до 4500,0 мм

Матеріал захисної трубки / термогільзи Матеріал вставки: 316L (1.4404) Alloy 600 (2.4816) Піросил

Приєднання до процесу Різьба: G1/4, G1/2" NPT1/2", NPT3/4" M18x1,5, M20x1,5 Гайка: G1/2", G3/4" Обжимний фітинг, включаючи пружинний: NPT1/2", G1/2" Зварний перехідник, циліндричний або сферичний

Форма кінцівки датчика прямий

Шероховатість поверхні Ra <1,6 мкм

Діапазон робочих температур PT100 TF StrongSens: -50 °C ... 500 °C (-58 °F ... 932 °F) PT100 QuickSensTF: -50 °C ... 200 °C (-58 °F ... 392 °F) PT100 WW: -200 °C ... 600 °C (-328 °F ... 1112 °F) PT100 TF: -50 °C ... 400 °C (-58 °F ... 752 °F) Термоелемент: Тип K: до 1100 °C (2012 °F) Тип J: до 800 °C (1472 °F) Тип N: до 1100 °C (2012 °F)

Максимальний робочий тиск (статичний) в залежності від конфігурації

Похибка Клас AA згідно з IEC 60751 Клас A згідно з IEC 60751 Клас B згідно з IEC 60751 Клас "спеціальний" або "стандартний" згідно з ASTM E230 Клас 1 або 2 згідно з IEC 60584-2

Час відгуку t90 менше 1,5 сек — QuickSens в залежності від конфігурації

Вбудований нормуючий преобразователь так (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

Сертифікати вибухозахисту ATEX ATEX IECEx NEPSI IECEx EAC Ex CSA C/US

Вибухозахист SIL (перетворювач)
