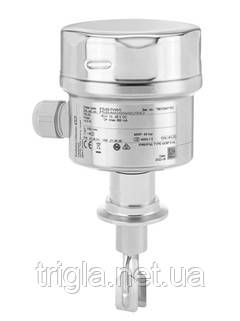

Гігієнічний датчик переливного рівня для рідин Liquiphant FTL63

Область застосування

Спеціально розроблений для харчової та фармацевтичної промисловості, датчик Liquiphant FTL63 відповідає всім гігієнічним вимогам. Перевірена вібраційна технологія надійно працює з усіма перекачуваними рідинами, навіть там, де інші принципи вимірювання досягають своїх меж через зміни провідності або діелектричної проникливості (значення ДП), нальотів, піни, турбуленції або повітряних пузирів. Таким чином, ця технологія є ідеальною заміною поплавковим вимикачам, ємнісним або оптичним датчикам.

Liquiphant FTL63 застосовується для визначення предельного рівня в технологічних і накопичувальних резервуарах, а також в трубопроводах.

Температура процесу від -50 до +150 °C (від -58 до +302 °F)

В'язкість до 10 000 мм2/с (сСт)

Довжина датчика до 3 м (10 футів)

Обробка поверхні: механічна або електрополірована.

Міжнародні гігієнічні сертифікати (3-A, EHEDG, ASME BPE), відповідність матеріалів контактів EC1935/2004, FDA, GB4806.

Міжнародні сертифікати вибухозахисту, захисту від переливання, сертифікати WHG, SIL.

CIP/SIP

Переваги

Універсальне застосування для всіх перекачуваних рідин без налаштування середовища — надійна вібраційна технологія вимірювання

Висока безпека процесу і продукції завдяки сертифікованій гігієнічній конструкції (3-A, EHEDG, ASME BPE), а також підтвердженій відповідності матеріалів і прослідовності за допомогою декларацій і сертифікатів (наприклад, EC1935/2004, FDA і cGMP).

Просте введення в експлуатацію за принципом "підключай і працюй" і мінімальні витрати на технічне обслуговування завдяки функціональному тестуванню за допомогою тестової кнопки або магнітного штифта.

Постійна діагностика, а також відстежувана і документована перевірка за запитом без зупинки процесу завдяки технології Heartbeat.

Інтуїтивне керування за допомогою технології Bluetooth®, а також оптична індикація стану процесу за допомогою кольорового і яскравого світлодіода.

Характеристики та специфікації

Принцип вимірювання Vibrating sensors, liquid products

Характеристики/приймання Преміальний пристрій для виявлення рівня на основі точкового вимірювання в гігієнічних/асептичних застосуваннях. Акцент на продукцію харчової та фармацевтичної промисловості та наук про життя. Компактна версія сенсора з опційним подовженням труби до 3 м (9,85 фута). Модульна концепція корпусу. Широкий спектр сертифікатів.

Доп.інформація Функції Plug and Play, технологія Heartbeat, модуль LED, операції та технічне обслуговування через Bluetooth®, обробка поверхні: механічна або електрополірована, вимірювання густини/концентрації, SIL 2/3 згідно з IEC 61508.

Питання живлення / комунікації 19 ..253V AC, 10...55V DC-PNP, 9...20V DC з реле DPDT, 19...253V AC або 19...55V DC з реле DPDT, 8/16mA HART, NAMUR, PFM

Температура оточуючого середовища -50 °C...+70 °C (-58 °F...+158 °F)

Робоча температура -50 °C...+150 °C (-58 °F...+302 °F)

Робочий тиск абс. / макс. перевищений тиск Вакуум...64 бари (Вакуум...928 psi)

Мін. густина вимірюваного продукту 0.5 г/см³ (0.4 г/см³ опціонально)

Змачувані частини 316L

Приєднання до процесу Різьби (для зварювання адаптера): G3/4A, G1A

Гігієнічне приєднання до процесу Tri-Clamp, DIN 11851, DIN11864-1 Ingold, Flush mount, DRD, SMS1145, Varivent (Varinline)

Довжина сенсора Компактний сенсор Коротка труба (Liquiphant II) 148 мм...3000 мм (6,00...118")

Комунікація HART Bluetooth® wireless technology

Сертифікати/Нормативи ATEX, IEC Ex, CSA C/US, JPN Ex, KC Ex, INMETRO Ex, NEPSI Ex/CCC, UK Ex

Сертифікати безпеки Захист від переливання WHG; SIL 2/ SIL 3

Сертифікат конструкції Сертифікат контрольного випробування 3.1, EN10204, CoC ASME BPE, Відповідність cGMP, Матеріали контактів з харчовими продуктами EC 1935/2004, US Food Contact Material FDA CFR 21, CN Food Contact Material GB 4806, Декларація відповідності ASME B31.3, AD2000, Схвалення CRN

Гігієнічні сертифікати 3-A, EHEDG, CoC-ASME BPE

Опції Модуль LED, Модуль Bluetooth, Графічний сенсорний дисплей, Настроювані налаштування, Адаптер для зварювання

Компоненти Інтерфейс PFM FTL325P Інтерфейс NAMUR FTL325N Контролер густини FML621
