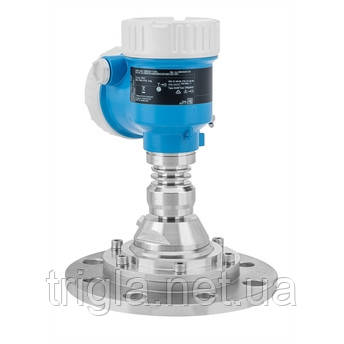

Micropilot FMR67B – радарний датчик з частотою 80 ГГц

Область застосування

Micropilot FMR67B відноситься до нового покоління радіальних датчиків з частотою 80 ГГц. Він призначений для безперервного безконтактного вимірювання рівня у складних твердих середовищах — навіть при екстремальних температурах процесу. Майстри проводять користувачів через процес введення в експлуатацію, пробних випробувань і перевірки приладів, що забезпечує його простоту в експлуатації. Вузький кут променя підходить для вимірювань у вузьких резервуарах. Технологія Heartbeat виявляє аномалії для підвищення безпеки і продуктивності.

Micropilot FMR67B підходить для застосувань в откритому просторі до 125 метрів і забезпечує високу фокусування променя для резервуарів з великою кількістю внутрішніх фітингів.

Приєднання до процесу: Фланці

Температура: від –40 до +450 °C (від –40 до +842 °F)

Тиск: від –1 до +160 бар (від –14,5 до +2320,6 фунт/кв. дюйм)

Максимальний діапазон вимірювання: 125 м (1410 футів)

Точність: ±3 мм (0,12 дюйма)

W-діапазон: 80 ГГц

Міжнародні сертифікати вибухозахисту, SIL, сертифікат заводської калібровки в 5 або 10 точках.

Переваги

Простота в обігу завдяки інтуїтивно зрозумілому керуванню і майстрам для введення в експлуатацію та перевірки.

Підвищення продуктивності завдяки моніторингу, перевірці та діагностиці під час роботи за допомогою технології Heartbeat.

Безпека на етапі проектування: розробка пристрою відповідно до стандарту IEC 61508.

Проста інтеграція пристрою в системи управління активами завдяки цифровому зв'язку.

Висока надійність вимірювань завдяки вузькому куту променя і інтелектуальному оцінюванню навіть у резервуарах з перешкодами.

Характеристики та специфікації

Принцип вимірювання Радарний, для сипучих продуктів

Характеристики/Застосування Надійне безконтактне вимірювання рівня для високих силосів, бункерів або сховищ, особливо з великою кількістю встановлень, великими вимірювальними діапазонами і значним нальотом

Додаткова інформація Підтвердження та моніторинг за допомогою технології Heartbeat, SIL 2/3 відповідно до IEC 61508, комісіонування за допомогою Bluetooth®, експлуатація та обслуговування за допомогою додатка SmartBlue, HistoROM, RFID-мітка для легкої ідентифікації, дуже вузький кут променя, підключення для промивання повітря, пристрій для вирівнювання

Живлення / Комунікація 2-провідна (HART/ PROFIBUS PA) PROFINET з Ethernet-APL бездротова технологія Bluetooth®

Архів даних W-діапазон (~80 GHz)

Антена 2" / 50mm drip-off, PTFE 3" / 80mm flush, PTFE 2.6" / 65mm horn antenna, 316L

Похибка +/- 3 mm (0.12 in)

Температура оточуючого середовища -40... +85 °C (-40 … +185 °F)

Робоча температура -40... +450 °C (-40 … +842 °F)

Робочий тиск абс. / макс. межа надлишкового лещата Vacuum...160 bar (2320 psi)

Смачиваемі частини Horn antenna: 316L / 1.4404, Al2O3 (кераміка), графіт Flush / Drip-off antenna: PTFE

Приєднання до процесу Flange: Standard or UNI DN80...DN250

Максимальне значення вимірювання 125 м (410 ft)

Зв'язок HART/ PROFIBUS PA PROFINET з Ethernet-APL бездротова технологія Bluetooth® та додаток (опціонально)

Сертифікати/Нормативи IEC Ex, ATEX, CSA C/US, EAC Ex, JPN Ex, KC Ex, INMETRO Ex, NEPSI Ex, UK Ex

Сертифікати безпеки SIL2, SIL3

Сертифікат на конструкцію Acceptance test certificate 3.1, EN10204; NACE MR0175 / ISO 15156; EU Food Contact Material (EC) 1935/2004; US Food Contact Material FDA CFR 21; Declaration of Conformity ASME B31.3; CRN approval

Морський сертифікат ABS, LR, BV, RINA, DNV

Опції Display, Customized settings, App 'SmartBlue' for commissioning and operation via Bluetooth Heartbeat for batch detection; Gas-tight implementation; Overvoltage protection; PWIS free
