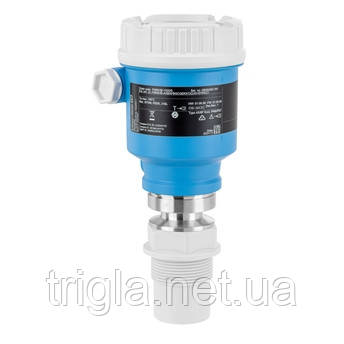

Micropilot FMR66B, радарний рівномір 80 ГГц

Область застосування

Micropilot FMR66B належить до нового покоління радарних вимірювачів рівня, що працюють на частоті 80 ГГц. Він призначений для безперервного безконтактного вимірювання рівня простих твердих середовищ. Програмні інструменти допомагають введення приладу в експлуатацію, виконання повторних випробувань і повірку приладу, забезпечуючи його простоту в обслуговуванні. Вузький кут випромінювання ідеально підходить для вимірювань у вузьких силосах або бункерах. Технологія Heartbeat виявляє небажані порушення (наприклад, відкладення), що сприяє підвищенню продуктивності.

Micropilot FMR66B здатний проводити безконтактні вимірювання на відстань до 50 м завдяки вузькому пучку випромінювання, що робить його ідеальним для використання в резервуарах з великою кількістю внутрішньої арматури.

Технологічні з'єднання: різьбові або кріпильні кронштейни

Температура: від -40 до +200 °C (від -40 до 392 ° F)

Тиск: від -1 до +16 бар (від -14,5 до +266 фунтів на квадратний дюйм)

Дальність вимірювання: 50 м (164 фута)

Похибка: ±3 мм (0,12")

Діапазон W: 80 ГГц

Міжнародні сертифікати вибухозахисту, SIL, сертифікати для використання на судах, заводські калібрувальні сертифікати (5 або 10 точок)

Переваги

Простота використання завдяки інтуїтивно зрозумілому управлінню і програмним інструментам для введення в експлуатацію і повірки

Спрощений пошук та усунення несправностей завдяки рекомендаціям на дисплеї

Безпека як принцип: прилади розроблені відповідно до стандарту IEC 61508

Підвищена продуктивність завдяки моніторингу, повірці та діагностиці під час роботи за допомогою технології Heartbeat

Проста інтеграція приладу в системи управління обладнанням за допомогою цифрового зв'язку

Характеристики та специфікації

Принцип вимірювання Радарний, сипучі продукти

Характеристики/Застосування Для простих застосувань: Надійне безконтактне вимірювання рівня в силосах або резервуарах для сипких матеріалів

Додаткова інформація Верифікація та моніторинг Heartbeat, комісіонування через Bluetooth®, експлуатація та обслуговування за допомогою додатка SmartBlue, HistoROM, RFID-мітка для простої ідентифікації

Живлення / Комунікація 2-провідний (HART/ PROFIBUS PA) PROFINET з Ethernet-APL Бездротова технологія Bluetooth®

Архів даних W-діапазон (~80 ГГц)

Антена Закапсульована 1-1/2" / 40 мм, PVDF Drip-off 2" / 50 мм, PTFE

Похибка +/- 3 мм (0,12 дюйма)

Температура оточуючого середовища -40... +85 °C (-40 … +185 °F)

Робоча температура -40... +130 °C (-40 … +266 °F)

Робочий тиск абс. / макс. перевищений тиск Вакуум...16 бар (232 psi)

Змочувані частини PVDF або PTFE

Приєднання до процесу Різьба: G1-1/2", MNPT1-1/2" Фланець: UNI DN80...DN150 Кронштейн для монтажу

Максимальне значення вимірювання 50 м (164 фута)

Зв'язок HART/ PROFIBUS PA PROFINET з Ethernet-APL Бездротова технологія Bluetooth® та додаток (опціонально)

Сертифікати/Нормативи IEC Ex, ATEX, CSA C/US, EAC Ex, JPN Ex, KC Ex, INMETRO Ex, NEPSI Ex, UK Ex

Сертифікати безпеки SIL

Сертифікат на конструкцію Європейський сертифікат відповідності матеріалів, призначених для контакту з харчовими продуктами (EC) 1935/2004; Американський сертифікат відповідності матеріалів, призначених для контакту з харчовими продуктами FDA CFR 21; Декларація відповідності ASME B31.3; Схвалення CRN

Морський сертифікат ABS, LR, BV, RINA, DNV

Опції Дисплей, Налаштування за замовчуванням, Додаток SmartBlue для комісіонування та експлуатації через Bluetooth Heartbeat для виявлення партій; Герметична реалізація; Захист від перенапруг; Вільний від PWIS

Діапазон застосування DK < 1.6 Зменшення максимально можливого вимірювального діапазону через: Середовища з поганими відбиваючими властивостями, конус схиля екстремально вільна поверхня сипких матеріалів, наприклад, сипкі матеріали з низькою щільністю під час пневматичного навантаження, особливо вологі продукти. Альтернатива для цих застосувань: FMR67B
