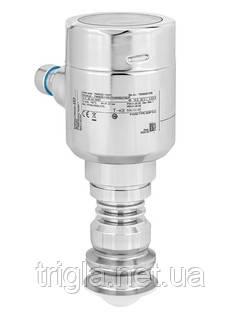

Micropilot FMR63B, радарний рівномір 80 ГГц

Область застосування

Micropilot FMR63B належить до нового покоління радіальних вимірювачів рівня, що працюють на частоті 80 ГГц. Завдяки повністю гігієнічній конструкції прилад підходить для безперервного безконтактного вимірювання рівня в гігієнічних умовах. Програмні інструменти допомагають вводити прилад в експлуатацію, проводити випробування та калібрування, забезпечуючи максимальну простоту в експлуатації. Технологія Heartbeat підтримує функції калібрування і моніторингу для виявлення порушень або перевірки точності вимірювань.

Micropilot FMR63B здатний виконувати безконтактні вимірювання на відстань до 80 м завдяки вузькому пучку випромінювання, що є ідеальним для використання в резервуарах з великою кількістю внутрішньої арматури.

Технологічні з'єднання: адаптери M24 та гігієнічні з'єднання

Температура: від -40 до +200 °C (від -40 до 392 °F)

Тиск: від -1 до +25 бар (-14,5 до +362,6 фунтів на квадратний дюйм)

Радіус вимірювання: 80 м (164 фути)

Похибка: ±1 мм (0,04")

Діапазон W: 80 ГГц

EHEDG, 3-A, ASME BPE, міжнародні сертифікати вибухозахисту, протокол лініаризації по 5 або 10 точок

Переваги

Відповідає найвищим галузевим вимогам

Простота використання завдяки інтуїтивно зрозумілому управлінню та програмним інструментам для введення в експлуатацію та калібрування

Підвищена продуктивність завдяки моніторингу процесу, перевірці точності радару та діагностиці під час роботи за допомогою технології Heartbeat

Просте відображення стану приладу: зміна підсвічування з зеленого на червоне дозволяє негайно виявляти помилки

Проста інтеграція приладу в системи управління обладнанням за допомогою цифрового зв'язку

Характеристики та специфікації

Принцип вимірювання Радарний принцип вимірювання

Характеристики/Застосування Преміум пристрій для безперервного безконтактного вимірювання рівня з вимогами до гігієни (ASME BPE, USP Class VI);

Дод. інформація Технологія Heartbeat, SIL 2/3 згідно з IEC 61508, Комісіонування через Bluetooth®; Експлуатація та обслуговування за допомогою додатка SmartBlue; HistoROM; RFID-тег для простої ідентифікації; Дуже вузький кут пучка

Живлення / Комунікація 2-провідна система (HART/ PROFIBUS PA) PROFINET з Ethernet-APL Бездротова технологія Bluetooth®

Архів даних W-діапазон (~80 ГГц)

Похибка +/-1 мм (0.04 дюйма)

Температура навколишнього середовища -40 °C … +85 °C (-40 °F … +185 °F)

Робоча температура -40 °C … +200 °C (-40 °F … +392 °F)

Робочий тиск абс. / макс. межа перевищення тиску Вакуум...25 бар (363 фунтів на квадратний дюйм)

Смачиваються частини PEEK або PTFE

Приєднання до процесу Різьба: M24

Гігієнічне приєднання до процесу NEUMO BioControl; Зірчастий гайка DIN11851; Varivent; Tri-Clamp ISO2852

Максимальне значення вимірювання 80 м (262 фути)

Зв'язок HART/ PROFIBUS PA PROFINET з Ethernet-APL Бездротова технологія Bluetooth® та додаток (опціонально)

Сертифікати/Нормативи IEC Ex, ATEX, CSA C/US, EAC Ex, JPN Ex, KC Ex, INMETRO Ex, NEPSI Ex, UK Ex;

Сертифікати безпеки Захист від переливу WHG; Схвалення для питної води KTW W270; Схвалення для питної води NSF/ANSI 61; SIL 2/ SIL 3

Сертифікат конструкції Сертифікат приймального випробування 3.1, EN10204; Матеріали, що контактують з харчовими продуктами EC 1935/2004; Матеріали, що контактують з харчовими продуктами FDA CFR 21; Декларація відповідності ASME B31.3; Відповідність cGMP; CoC ASME BPE; Затвердження CRN

Гігієнічні сертифікати 3-A; EHEDG; CoC-ASME BPE

Опції Дисплей, Індивідуальні налаштування, Додаток 'SmartBlue' для комісіонування та роботи через Bluetooth Герметичне виконання; Захист від перенапруги; Вільний від PWIS

Діапазон застосування Температура процесу > 200°C (392°F) -> FMR62 Сильна піна, заспокоювання та обхід (>10 м) -> FMR5x, FMP5x
