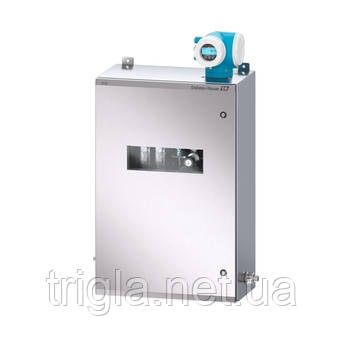

JT33 TDLAS газовий аналізатор

Область застосування

Аналізатор газу JT33 пропонує безперервне, реальне вимірювання H2S з низькими вимогами до обслуговування. Він дозволяє операторам та власникам заводів відповідати стандартам якості газу, покращувати контроль процесів та забезпечувати цілісність активів. Використовуючи перевірену диференціальну технологію, JT33 витримує зміни потоку, водночас відповідаючи специфікаціям вимірювальної продуктивності. Також він має функцію автоматичної валідації та передову діагностику, підтримувану технологією Heartbeat для складання звітів про верифікацію.

Трубопроводи природного газу, біометану та діоксиду вуглецю: запобігання корозії та мінімізація ризику неконтрольованих подій, забезпечення цілісності активів

Заводи природного газу та ЗПГ: оптимізація процесів очищення газу (аміни, тверді поглиначі та інші)

Потоки газу НВК, нафтопереробки та нафтохімії: забезпечення якості газу та захист активів у процесах фракціонування, рафінування та крекінгу потоку

Процеси захоплення вуглецю (CCUS): моніторинг процесів та забезпечення відповідності CO2 якісним специфікаціям

Переваги

• Безперервні, реальні вимірювання TDLAS з перевіреною метрологією для відповідності специфікаціям вимірювань
• Міцна запатентована диференціальна технологія, що витримує забруднення та зміни потоку в складних умовах
• Автоматична валідація для підтвердження працездатності аналізатора в полі
• Технологія Heartbeat для автоматично збережених історичних даних, реєстрації спектрів, діагностики та складання звітів про верифікацію для застосувань передачі
• Калібрування на заводі з простежуваністю до NIST, що забезпечує високу точність і повторюваність
• Компоненти та модулі, які обслуговуються на місці, для мінімального простою та максимальної гнучкості в ремонті
• Зручний інтерфейс з інтуїтивним меню та інтегрованим програмним забезпеченням веб-сервера

Характеристики та специфікації

Принцип вимірювання ДЛАС

Канали 1

Діапазони аналізу та вимірювання H2S (сірководень): 0–10 ppm об. 0–500 ppm об. інші діапазони за запитом

Вимірювані змінні Концентрація Тиск у камері Температура у камері

Діапазон температури навколишнього середовища Система ДЛАС-газоаналізатора JT33: Від –20 до 50 °C (від –4 до 122 °F) Від –10 до 60 °C (від 14 до 140 °F)

Діапазон робочого тиску Залежно від області застосування 800–1200 мбар абс. (стандартне виконання) 800–1700 мбар абс. (опціонально)

Змочувані матеріали аналізатора Нержавіюча сталь 316L Ущільнювальні кільця з матеріалу FKM Скло PCTFE/PTFE

Джерело живлення Для контролера (спектрометр): 100–240 В змін. струму, допуск ±10 %, 50/60 Гц, 10 Вт 24 В пост. струму, допуск ±20 %, 10 Вт UM = 250 В змін. струму Для електроніки системи підготовки проб: 100–240 В змін. струму, ±10 %, 50/60 Гц, 275 Вт UM = 250 В змін. струму

Зв'язок I/O1: Modbus RTU/RS485 або Modbus TCP/Ethernet I/O2 і 3: релейний вихід або універсальний вхід/вихід (UIO); вхід / вихід UIO можна налаштувати як аналоговий вхід / вихід (4–20 мА) або цифровий вихід / вихід сигналу стану Сервісний інтерфейс веб-сервера: Ethernet RJ45

Матеріали виготовлення корпусу Електроніка: алюміній з покриттям без вмісту міді або литий нержавіюча сталь Корпус пробовідбірної системи: нержавіюча сталь 304 або 316 Панель пробовідбірної системи: анодований алюміній Вікно корпусу (опціонально): полікарбонат

Сертифікати для використання у вибухонебезпечних зонах ATEX/IECEx/UKEx, зона 1 CSA, клас I, розділ 1 CSA, клас I, зона 1

Ступінь захисту IP66, тип 4X

Безпека виробу CE RCM FCC CRN
