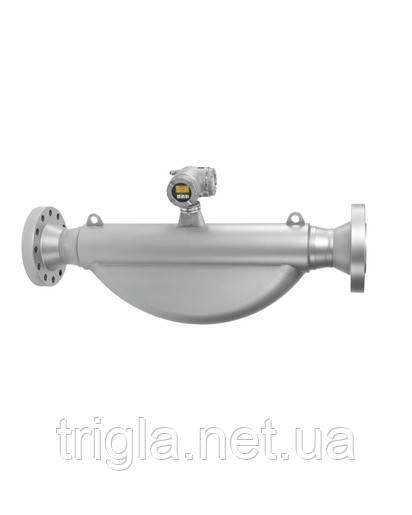

Коріолісовий витратомір Proline Promass 84O

Надійний витратомір високого тиску з функцією передавання
Promass 84O розроблений з урахуванням вимог до вимірювання комерційного обліку в нафтогазовій галузі. Це перший масовий витратомір, який поєднує тиск і стійкість до корозії без компромісів. Навіть за найскладніших технологічних вимог, як-от тиск до 258 барів (3742 фунти на кв. Дюйм) або вимірювання вуглеводнів за допомогою високоагресивного сірководню (H2S), Promass O гарантує максимальну безпеку.

Переваги

Максимальна безпека — максимальна стійкість до корозійного розтріскування під напругою

Менше точок вимірювання процесу — багатопараметричне вимірювання (витрата, щільність, температура)

Компактне встановлення — немає потреби у запуску/виході

Якість — призначена для депозитарного переведення; показуючи всесвітньо визнані метриологічні роздільні здатності

Гнучкі можливості передавання даних — численні типи зв'язку

Автоматичне відновлення даних для обслуговування

Сфера застосування

Принцип вимірювання діє незалежно від фізичних властивостей рідини, як-от в'язкість або щільність

Для високої точності за найвищих технологічних тисків; повністю підходить для офшорних умов.

Властивості пристрою

Вимірювальна трубка в дуплексі 25Cr, 1.4410 (UNS S32750)

Робочий тиск до PN 250, клас 1500

Номінальний діаметр: від DN 80 до 150 (від 3 до 6")

4-рядковий дисплей із підсвіткою і сенсорним керуванням

Пристрій у компактній або віддаленій версії

Фазорувальний імпульс, HART, Modbus RS485

Характеристики та специфікації

Принцип вимірювання

• Коріолісові витратиоміри

• Флаєр для виробу

  Надійний витратомір із можливістю роботи в галузях застосування з високим тиском, з функціями комерційного обліку. Для найвищої точності вимірювання в умовах високого тиску; підходить для застосування на берегових/плавчих установках.

• Функції датчика

  Максимальна безпека — найвища стійкість до розтріскування, що викликається корозією у разі напруги. Менше точок вимірювання в процесі — багатопараметричне вимірювання (витрата, щільність, температура). Компактний монтаж — немає потреби в прямих вхідних або вихідних зонах. Вимірювальна трубка: 25Cr Duplex, 1.4410 (UNS S32750). Робочий тиск до PN 250, клас 1500.

• Особливості перетворювача

  Якість — розроблений для комерційного обліку; має міжнародно визнані метричні сертифікати. Гнучкі варіанти передавання даних — безліч різновидів зв'язку. Автоматичне витягання даних для обслуговування. 4-рядковий дисплей із фоновою підсвіткою та сенсорним керуванням. Доступно компактне та роздільне вироблення приладу.

• Діапазон номінальних діаметрів

  DN 80...150 (3...6")

• Змочувані матеріали

  Вимірювальна трубка: 25Cr duplex (Super Duplex), 1.4410 (UNS S32750)
  Приєднання: 25Cr duplex (Super Duplex), 1.4410 (F53)

• Вимірювані параметри

  Масова витрата, щільність, температура, об'ємна витрата, скоректована об'ємна витрата, еталонна щільність

• Макс. похибка вимірювання

  Масова витрата (рідкість): ±0,1 (стандартний варіант), 0,05% (опція)
  Об'ємна витрата (рідкість): ±0,1 %
  Масова витрата (газ): ±0,35 %
  Щільність (рідкість): ±0,0005 г/см3

• Діапазон вимірювання

  0...800000 кг/год (0...29400 фунт/хв)

• Макс. робочий тиск

  PN 250, клас 1500

• Діапазон температур продукту

  –40...+200 °C (–40...+392 °F)

• Діапазон навколишньої температури

  Стандартне виготовлення: –20...+60 °C (-4...+140 °F)
  Опція: -40...+60 °C (-40...+140 °F)

• Матеріал корпусу сенсора

  1.4404 (316L), найвища корозійна стійкість

• Матеріал корпусу перетворювача

  Литий під тиском алюміній із порошковим покриттям
  1.4301 (304), листовий
  CF3M (316L), литой

• Ступінь захисту

  IP67, захисна оболонка типу 4X. Перетворювач у роздільному виконанні: IP67, захисна оболонка типу 4X

• Дисплей/Налаштування

  4-рядковий сенсорний дисплей із підсвіткою
  (зовнішнє керування)
  Настроювання за допомогою локального дисплея й керівного ПЗ

• Вихідні сигнали

  4 модульні виходи:
  0...20 мА (активний)/4...20 мА (активний/пасивний)
  Імпульсний/частотний/релейний вихід (пасивний)
  імпульсний вихід із фазовим зсуванням
  Реле

• Вхідні сигнали

  1 модульний вхід: сигнал стану

• Цифровий зв'язок

  HART
  Modbus RS485

• Джерело живлення

  16...62 пост. тока
  85...260 В пер. струму (45...65 Гц)
  20...55 В пер. струму (45...65 Гц)

• Сертифікати на вибухозахист

  ATEX, IECEx, FM, CSA

• Інші сертифікати та нормативи

  Матеріал 3.1, зроблена калібрування на сертифікованому калібровому обладнанні (відповідає ISO/IEC 17025), NAMUR, комерційний облік, PED, CRN, AD 2000, NACE MR0175/MR0103, PMI; тестування зварювання зварювання згідно з EN, ASME, NORSOK

• Безпека виробу

  CE, C-tick

• Метрологічні нормативи та сертифікати

  Вироблена калібрування на сертифікованому калібровому обладнанні (відповідає ISO/IEC 17025), NAMUR
  Сертифікати для комерційного обліку: MI-002 (гази), MI-005 (рідкості)

• Сертифікати та нормативи за тиском

  PED, CRN, AD 2000

• Сертифікати на матеріали

  Матеріал 3.1

  NACE MR0175/MR0103, PMI; тестування зварювання згідно з EN, ASME, NORSOK
