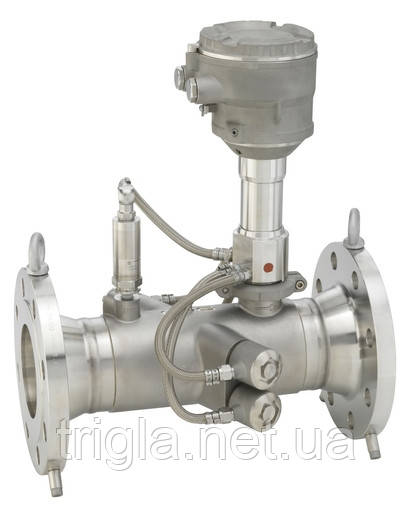

Витрата вимірювач ультразвуковий Prosonic Flow 500

Надійний і міцний витратомір для вимірювання газів, стійкий до коливань робочих умов.

Прилад Prosonic Flow G підходить для широкого діапазону застосувань і призначений для вимірювання витрати газу, зокрема за наявності вологи в газі та у разі нестабільності властивостей і складу газу. Герметичний корпус датчика з розривним диском, стійкий до підвищеного тиску, підвищує безпеку роботи. Виносний перетворювач має високу гнучкість із погляду монтажу й експлуатаційної беопасності. Технологія Heartbeat гарантує стабільну безпеку процесу та його відповідність стандартам.

Переваги

• Універсальний вимірювальний прилад, здатний працювати в газових сумішах довільного складу в складних сферах застосування

• Максимальна надійність показань навіть за наявності вологи в газі — конструкція датчика нечутлива до конденсату

• Оперативний контроль процесу — отримання показників у реальному часі з компенсацією за тиском і температурою

• Ефективне рішення — багатопараметричне вимірювання, брак втрат тиску

• Повний доступ до цього процесу та діагностичної інформації — широкий вибір довільно комбінованих вхідних/вихідних сигналівs

• Простота й універсальність — легко конфігуровані функції вхідних/вихідних сигналів

• Вбудована функція самоперевірки — технологія Heartbeat

  Сфера застосування

• Цей принцип вимірювання не залежить від складу газу

• Точне вимірювання природного та технологічного газу в хімічних і нафтогазових процесах.

• Характеристики приладу:

• Пряме вимірювання: витрата, тиск, температура

• Змочувані частини: титан/316L

• Точність вимірювання: до 0,5%

• Роздільне виготовлення, до 4 входів/виходів

• Сенсорний дисплей із підсвіткою і доступом через бездротову мережу (WLAN)

• Стандартний кабель між сенсором перетворювачем

Характеристики та специфікації

• Принцип вимірювання

  Ультразвуковий: витрата

• Флаєр для виробу

  Високоміцне спеціальне рішення для роботи з газом в умовах процесу зі змінними властивостями, в роздільному виконанні з підтримкою до 4 каналів введення/виведення. Універсальний прилад із функцією визначення сумішей газів, для завдань із вимірювання з підвищеними вимогами. Точне вимірювання природного та технологічного газу в хімічній і нафтопрозовій промисловості.

• Функції датчика

  Високоефективний контроль процесу — отримання значень із компенсацією за тиском і температурою в реальному часі. Максимальна вірогідність навіть у разі вимірювання вологого або жирного газу — перетворювачі із захистом від конденсату. Ефективне рішення — багатопараметричне вимірювання, немає втрати тиску. Безпосередній вимір: витрата, тиск і температура. Змочувані частини з титану.

• Особливості перетворювача

  Повний доступ до інформації про процес і діагностику — цифрові шини та великий вибір вільно комбінованих пристроїв введення/виведення. Спрощення та різноманітність — вільно конфігурована функціональність введення/виведення. Вбудована самоперевірка — технологія Heartbeat. Роздільне виконання з підтримкою до 4 каналів введення/виведення. Сенсорний дисплей із підсвіткою й бездротовим доступом через WLAN.

• Діапазон номінальних діаметрів

  DN 25 ... 300 (½ ... 12")

• Змочувані матеріали

  Вимірювальна трубка: 1.4408/1.4409 (CF3M)
  З'єднання: 1.4404 (316. 316L, титан марки 2

• Вимірювані параметри

  Об'ємна витрата, скоректована об'ємна витрата, скоректована об'ємна витрата метану, витрата енергії, частка метану, теплотворна здатність, температура

• Макс. похибка вимірювання

  Об'ємна витрата (стандарт):
  ‐ ±1.0 % o.r. при 3 ... 40 м/с (9.84 ... 131.23 фут/с)
  ‐ ±2 % o.r. при 0.3 ... 3 м/с (0.98 ... 9.84 фут/с)
  Об'ємна витрата (опція):
  ‐ ±0.5 % o.r. при 0.3 ... 3 м/с (0.98 ... 3.28 фут/с)
  ‐ ±1.0 % o.r. при 3 ... 40 м/с (3.28 ... 131.23 фут/с)
  Масова витрата (стандарт):
  ‐ ±1.5 % o.r. при 3 ... 40 м/с (9.84...131.23 фут/с)
  ‐ ±2.5 % o.r. при 0.3 ... 3 м/с (0.98 ... 9.84 фут/с)
  Масова витрата (опція):
  ‐ ±1.0 % o.r. при0.3 ... 3 м/с (0.98 ... 3.28 фут/с)
  ‐ ±1.5 % o.r. при 3 ... 40 м/с (3.28 ... 131.23 фут/с)

• Діапазон вимірювання

  Газ: 0.3 м/с... 40 м/с

• Макс. робочий тиск

  0.7 ... 100 бар абс (10.15 ... 1450.38 psi a)

• Діапазон температур продукту

  -50 ... 100 °C (-58 ... +302°F)
  -50 ... 100 °C (-58 ... +212°F) з вбудованим датчиком тиску

• Діапазон навколишньої температури

  -40 ... 60 °C(-40 ... +140 °F)
  Опція: -50... 60 °C(-58 ... +140 °F)

• Матеріал корпусу сенсора

  Неіржавка сталь, 1.4404 (316, 316L)

• Матеріал корпусу перетворювача

  AlSi10Mg, з покриттям; 1.4409 (CF3M) аналог. 316L
  Поликарбонат

• Ступінь захисту

  Датчик, виносне виготовлення: IP66/67, тип 4X кожух
  Перетворювач, виносне виготовлення: IP66/67, тип 4X кожух

• Дисплей/Налаштування

  4-рядковий дисплей із підсвіткою і сенсорним керуванням (зовнішнє керування)

  Можлива конфігурація за допомогою локального дисплея

• Вихідні сигнали

  4 виходи:
  4...20 мА HART (активний/пасивний)
  4...20 мА (активний/пасивний)
  Імпульсний/частотний/релейний вихід (активний/пасивний)
  Подвійний імпульсний вихід (активний/пасивний)
  Релейний вихід

• Вхідні сигнали

  Вхідний сигнал стану

  Вхідний сигнал 4-20 мA

• Цифровий зв'язок

  HART, Modbus RS485

• Джерело живлення

  AC 100 ... 230 V / DC 24 V (для безпечних зон)

• Сертифікати на вибухозахист

  ATEX, IECEx, cCSAus

• Безпека виробу

  CE, RCM-tick

• Функціональна безпека

  Функціональна безпека згідно з ГОСТ Р МЕК 61508, можливість застосування для гарантування безпеки згідно ГОСТ Р МЕК 61511

• Метрологічні нормативи та сертифікати

  Зроблена калібрування на сертифікованому калібрувальному обладнанні (відповідає ISO/IEC 17025)

  Технологія Heartbeat відповідає вимогам до прослідкуваної верифікації згідно ISO 9001:2008 — Розділ 7.6 a (Атестація TÜV)

• Сертифікати та нормативи за тиском

  PED, CRN

• Сертифікати на матеріали

  3.1 матеріал
  NACE MR0175/MR0103
