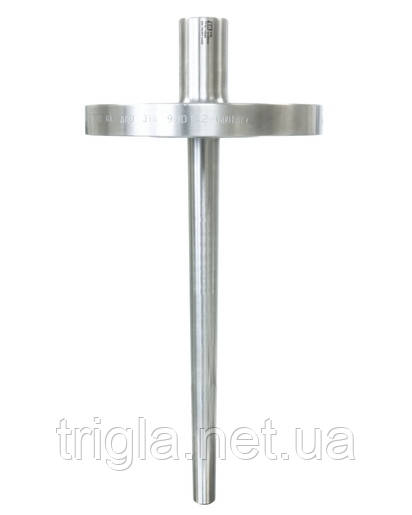

ITHERM ModuLine TT151

Термобарабанна заготівка для широкого спектра важких промислових застосувань
Конструкція термогільзи ґрунтується на DIN43772 або ASME B40.9 і, крім того, доступна як універсальна версія, яку можна гнучко настроювати. Термогільза гарантує гарну стійкість до типових виробничих процесів. Він складається з повної заготовки матеріалу з діаметром кореня від 9 до 50 мм. Наконечник може бути прямим, конічним або ступеневим. Термогільза може бути прикріплена до труби або посудини в системі з використанням низки фланцевих технологічних сполук, нарізних або приварних варіантів.

Переваги

TT151 — це термогільза  промислового стандарту, виготовлений із круглого прутка

Модульна конфігурація відповідно до DIN 43772 або ASME B40.9 або гнучкіша, як універсальна версія

Подовження, довжина занурення й загальна довжина можуть бути обрані відповідно до вимог процесу

Доступний широкий діапазон розмірів, матеріалів і технологічних з'єднань

Сфера застосування

Захищає датчик температури від фізичного та хімічного стресу

Висока надійність для складних технологічних умов

Діапазон тиску: до 500 барів (7252 фунти на кв. Дюйм)

Для використання в трубах, судинах або резервуарах

Простіше обслуговування та повторне калібрування точки вимірювання (датчик можна замінити, не перериваючи процес)

Характеристики та специфікації



• Принцип вимірювання

  Лита термогільза

• Характеристики/ Застосування

  metric style

  compliant according to ASME or DIN stadard
  universal use

• З'єднувальна головка

  internal thread:

  M14x1,5

  M18x1,5

  M20x1,5

  M27x1,5
  1/2" NPT
  1/2" NPSM

  1/2"NPSC

  G1/2"

  G2/3"

• Макс. стандартна заглибна довжина

  1500 мм

• Приєднання до процесу

  To be

  threaded

  weld in

  with flange according to ASME or EN or ISO

• Внутрішній діаметр захисної гільзи

  9...50 мм

• Матеріал змочуваних частин

  Wide selection of materials including:

  316

  316L

  316Ti

  347

  310

  Alloy600

  AlloyC276

  10CrMo9-10

  13CrMo4-5

  16Mo3

  A105

  C22.8

  Duplex

  Titan Gr.2

• Шорсткість поверхні змочуваних частин (Ra)

  < 0.8 мкм (31.50 мкд)

  < 1.6 мкм (63.00 мкд)

  Стандарт DIN

• Форма наконечника датчика

  Straight

  Tappered

  Stepped

  partly tappered

• Діапазон температури

  -200…1100 °C (-328...2.012 °F)

  Залежить від конфігурації

• Макс. робочий тиск (статичний)

  500 бар (7252 psi)

  Залежить від конфігурації

• Макс. робочий тиск за температури +400 °C
