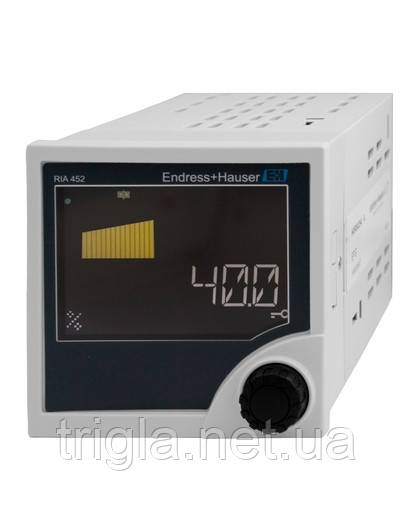

RIA452 Індикатор процесу з керуванням насосами

Цифровий вимірювач параметрів процесу в панельному корпусі, для контролю та відбиття вимірюваних аналогових значень

Прилад контролює і зображає вимірювані аналогові значення. Реалізований моніторинг насосів через цифрові входи сигналів стану. Індикатор RIA452 забезпечує електроживлення під'єднаних до нього дводротових датчиків. Вільно програмовані реле (до восьми) забезпечують моніторинг значень вимірюваних величин. Реле можуть працювати в режимах виявлення несправності датчиків або приладів, а також керування дозуванням і насосами. Крім того, прилад RIA452 можна використовувати як лічильник попередньо встановленого значення і для вимірювань на відкритих каналах і зливах.

Переваги

• 7-значний 14-сегментний РК-дисплей, великаувальника з індикацією переходу граничних значень (верхнього та нижнього)

• Цифрові входи сигналів стану моніторингу насосів

• Вимірювання витрати у відкритих каналах і зливах

• Іскробезпечний вхід із живленням за сигнальним ланцюгом

• Реєстрація мінімальних/максимальних значень

• Таблиця лінеарізації з 32 опорними точками

  Сфера застосування

  Одноканальний індикатор у панельному корпусі RIA452 забезпечує моніторинг і візуалізацію аналогових значень вимірюваних параметрів. Реалізований моніторинг насосів через цифрові входи сигналів стану.

  Індикатор RIA452 забезпечує електроживлення під'єднаних до нього дводротових датчиків, опція: іскробезпечне вироблення. Вільно програмовані реле (до восьми) забезпечують моніторинг значень вимірюваних величин. Реле можуть працювати в режимах виявлення несправності датчиків або приладів, а також керування дозуванням і насосами (наприклад, контроль насосів, що чергуються)

Характеристики та специфікації

• Принцип вимірювання

  Дисплей

• Функція

  Дисплей

  Живлення

  Перемикач

  Відділення

  Перетворення

  Підрахунок

  Розрахунок

• Сертифікати

  Відповідність стандарту UL Комп.

  ATEX Ex i

  FM USA IS

  FM USA NI

  CSA IS

  CSA NI

  TIIS Ex ia

• Вхід

  1 x аналоговий (U, I, RTD, TC, R)

• Вихід

  1 аналоговий (U, I)

  1 джерело живлення перетворювача

• Рейлений вихід

  4...8 перемикачів контактів

• Зовнішнє живлення/живлення через сигнальний ланцюг

  90...250 В перем. струму

  20...28 В перем. струму

  20...36 В пост. струму

• Габаритні розміри

  Панельний корпус:

  96 x 96 x 161,3 мм

  (3,78" x 3,78" x 6,35")

• Програмне забезпечення (НО)

  Керування насосом

  Лінеаризація

  Розрахунок витрати

  Лічильник дозування

• Настроювання

  3 кнопки

  Інтерфейс RS252 + ReadWin2000

• Дисплей

  Багатобарвний РК-дисплей

  З підсвіткою

  Гистограма
