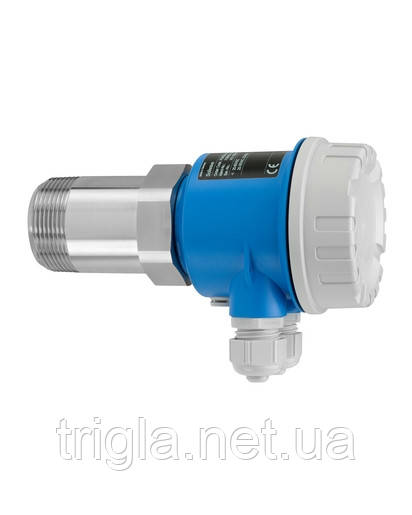

Мікрохвильовий датчик граничного рівня FQR56

Випромінювач для безконтактного точкового вимірювання рівня сипких матеріалів

Мікрохвильовий бар'єр FQR56 забезпечує визначення граничного рівня на основі безконтактного методу. Його можна встановлювати в контейнерах, трубопроводах, звичайних свердловинах або свердловинах із вільним падінням рідини. Вимірювання може відбуватися зовні через корпус контейнера, виготовленого з неметалевих матеріалів. Підходить як перемикач рівня для контролю й обліку всіх

Переваги

• Висока вірогідність вимірювань завдяки монтажу врівень і можливості безконтактного вимірювання, а також індикації потужності сигналу на приймачі

• Стійкість до механічних впливів забезпечує економію впродовж усього життєвого циклу приладу: немає зносу деталей, змочувані частини з кераміки (опція), тривалий термін експлуатації, не вимагає технічного обслуговування

• Можливість обертання корпусу електронної вставки на 360°, що дає змогу встановити прилад в оптимальне положення після монтажу

• Пряме під'єднання напруги живлення (зразу для випромінювача та приймача або окремо)

• Механічна сумісність із мікрохвильовим бар'єром FQR50/FDR50: можна продовжувати використання наявних приєднань до процесу; також можливе подальше застосування аксесуарів, наприклад, фланців перехідника, монтажних кронштейнів і оглядових стекол.

типів сипких продуктів. Використовується разом із приймачем FDR56.

Сфера застосування

Типова сипучі продукти: деревні тирси, деревний пил або борошно; гіпс, цемент, зола, подрібнений папір або картон, гравій, пісок, будь-які сухі порошки, пакети та коробки.

• Приєднання до процесу: Різьба

• Температура довкілля: -40... +70°C

• Діапазон вимірювання: до 100 м

• Міжнародні сертифікати вибухозахисту

Характеристики та специфікації

• Принцип вимірювання

  Мікрохвильовий бар'єр

• Характеристики/приймання

  Перетворювач

  Безконтактне визначення граничного рівня та контроль витрати

  Виявлення, підрахунок і позиціювання об'єктів

  Моніторинг точок передавання матеріалів

  Виявлення та аналіз відкладень і забруднень


  Монтаж:

  Безконтактний монтаж (вікно для передавання) або фронтальний монтаж врівень (контактне з'єднання)

• Доп.формація

  Діапазон вимірювання: макс. 100 м

• Живлення/ Комунікація

  85... 253 В перем. струму

  20... 30 В пост. струму/20... 60 В перем. струму

• Температура довкілля

  -40 °C ... +70 °C

  (-40 °F ... +158 °F)

• Робоча температура

  Безконтактний монтаж: будь-який

  Усередині встановлення:

  -40 °C...+70 °C (-40 °F...+158 °F)

  З ВТ-адаптером:

  до +450 °C (+842 °F)

• Робочий тиск абс. / макс. межа надлишкового тиску

  Безконтактний монтаж: будь-який

  Усередині встановлення:

  0,5...6,8 бара (7,2...99 psi) абс.

  З ВД-адаптером:

  до +21 bar (+305 psi) абс.

• Мін. щільність вимірюваного продукту

  Щільність: > 10 г/л

• Змочувані частини

  Безконтактний монтаж:
  немає змочуваних частин

  Усередині встановлення:

  316Ti або алюміній;

  PTFE або кераміка

• Приєднання до процесу

  1-1/2" R, 1-1/2" G, 1-1/2" NPT

• Гігієнічне приєднання до процесу

  Безконтактний монтаж

• Сертифікати/Нормативи

  ATEX, CSA C/US, IEC Ex

• Сертифікат за конструкцією

  EN10204-3.1

• Опції

  Оглядове вікно

  Перехідник для високих температур

  Перехідник для високого тиску

  Монтажний кронштейн

  FAR50, FAR51, FAR52, FAR53, FAR54, FAR55

• Компоненти

  Трансивер: FDR56

• Діапазон застосування

  Дошка твердих частинок: < 10 г/л
