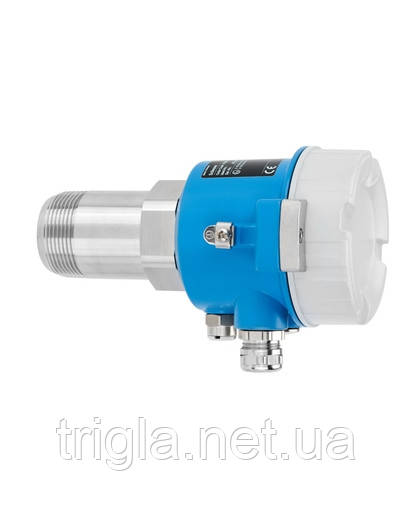

Мікрохвильовий датчик граничного рівня FQR57

Прилад для безконтактного визначення граничного рівня та моніторингу руху сипких продуктів

Мікрохвильовий бар'єр використовує безконтактний принцип визначення граничних рівнів і потоку сипких продуктів (наяву/немає руху, напрямок руху). Крім того, прилад підходить для визначення та підрахунку предметів, виявлення відкладень, а також моніторингу процесів заправлення та контролю за роботою на пунктах перевантаження. Його можна встановлювати в контейнерах, трубопроводах, бункерах, заправних станціях, свердловинах, фільтрах або свердловинах із вільним падінням продукту. Вимірювання може відбуватися зовні через корпус контейнера, виготовленого з неметалевих матеріалів.

Переваги

• Просте приєднання до процесу через різь R 11⁄2, 11⁄2 NPT або G 11⁄2 (зі стопорною гайкою)

• Механічна міцність забезпечує зниження витрат упродовж усього життєвого циклу продукту: брак зношування; контактувальна з робочим середовищем керамічна діафрагма датчика (опція), довгий термін експлуатації, не вимагає обслуговування

• Збільшена безпека моніторингу граничного рівня завдяки вбудовуванню додаткової функції контролю за потоком сипких продуктів

• Принцип вимірювання практично не залежить від характеристик процесу

• Може також використовуватися в складних випадках, коли інші методи вимірювання не працюють

• Просте керування за допомогою Nivotester FTR525 з графічним дисплеєм заощаджує час і знижує витрати

  Сфера застосування

  Безконтактне (без потреби заміни зношуваних деталей і технічного обслуговування) визначення граничного рівня (мін./макс.) і моніторинг руху потоку (відсутність/відсутність руху, напрямок руху) твердих сипких продуктів.

• Виявлення, підрахунок і визначення місця розташування предметів

• Виявлення та аналіз відкладень і забруднень у фільтрах

• Моніторинг процесів заправлення

• Контроль за роботою на пунктах перевантаження продуктів

• Для високих температур до 450 °C (+842 °F)

• Для високих тисків до 20 барів (+290 фнт/кв.дюйм)

• Міжнародні сертифікати вибухозахисту

Характеристики та специфікації

• Принцип вимірювання

  Мікрохвильовий бар'єр

• Характеристики/приймання

  Перетворювач

  Безконтактне визначення граничного рівня та контроль витрати

  Виявлення, підрахунок і позиціювання об'єктів

  Моніторинг точок передавання матеріалів

  Виявлення та аналіз відкладень і забруднень


  Безконтактний монтаж:

  випромінювання проникає із зовнішнього боку


  Усередині встановлення:

  випромінювання генерується всередині встановлення (контактне вимірювання)

• Доп. інформація

  Вбудований моніторинг масової витрати (опція)

  Паралельний режим із підтримкою до 5 каналів

  Діапазон виявлення — передній рівень: макс. 100 м

  Діапазон визначення — витрата: макс. 10 м, залежно від сипких продуктів

• Живлення/ Комунікація

  Через перетворювач процесу з блоком керування Nivotester FTR525

• Температура довкілля

  -40 °C ... +70 °C

  (-40 °F ... +158 °F)

• Робоча температура

  Безконтактний монтаж: будь-який


  Усередині встановлення:

  -40 °C...+70 °C
  (-40 °F...+158 °F)


  З ВТ-адаптером:

  до +450 °C (+842 °F)

• Робочий тиск абс. / макс. межа надлишкового тиску

  Безконтактний монтаж: будь-який


  Усередині встановлення:

  0,5...6,8 бар

  (7,2 ... 99 psi) абс.


  З HD-адаптером:

  до +21 бар (+305 psi) абс.

• Мін. щільність вимірюваного продукту

  Дошка твердих частинок: > 10 г/л

• Змочувані частини

  Безконтактний монтаж:

  Брак змочуваних частин


  Усередині встановлення:

  316Ti, PTFE або кераміка

• Приєднання до процесу

  Різь:

  1-1/2" R, 1-1/2" G, 1-1/2" NPT

• Зв'язок

  Через перетворювач процесу з блоком керування Nivotester FTR525

• Сертифікати/Нормативи

  ATEX, CSA C/US, IEC Ex

• Сертифікат за конструкцією

  EN10204-3.1

• Опції

  Оглядове вікно

  Перехідник для високих температур

  Перехідник для високого тиску

  Монтажний кронштейн

  FAR50, FAR51, FAR52, FAR53, FAR54, FAR55

• Компоненти

  Трансивер: FDR57

  Перетворювач процесу: FTR525

• Діапазон застосування

  Дошка твердих частинок: < 10 г/л
