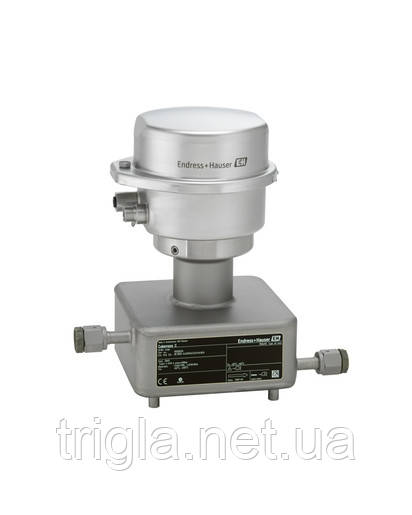

Proline Cubemass C 100

Компактний датчик для невеликих кількостей з ультракомпактним передавачем
Cubemass C є ідеальним датчиком для вимірювання найменшої витрати в полозах, випробувальних стендах і промисловій робототехніці. Ні високий тиск, ні умови змінного потоку не впливають на його точність. Надкомпактний передавач забезпечує максимальну продуктивність за мінімальної займаної площі та забезпечує безшовну системну інтеграцію. Технологія Heartbeat гарантує надійність вимірювань і перевірку відповідності.

Переваги

Компактне встановлення — компактна однотрубна конструкція

Менше точок вимірювання процесу — багатопараметричне вимірювання (витрата, щільність, температура)

Підходить для заносів — легкий датчик

Компактний передавач — повна функціональність на мінімальній площі

Економія часу на локальні операції без додаткового програмного та апаратного забезпечення — вбудований вебсервер

Комплексна перевірка — технологія Heartbeat

Сфера застосування

Принцип вимірювання діє незалежно від фізичних властивостей рідини, як-от в'язкість або щільність

Вимірювання точно найменшої кількості рідин і газів.

Властивості пристрою

Номінальний діаметр: від DN 1 до 6 (від 1/24 до 1/4")

Робочий тиск до 400 барів (5800 фунтів на кв. Дюйм)

Температура середовища до +205 °C (+ 401 °F)

Міцний, ультракомпактний корпус передавача

Попередньо налаштований штекер

Доступний локальний дисплей

Характеристики та специфікації



• Принцип вимірювання

  Коріолісові витратиоміри

• Флаєр для виробу

  Надкомпактний датчик для дуже малих об'ємів із надкомпактним перетворювачем. Для дуже малих об'ємів рідин і газів.

• Функції датчика

  Знижені витрати на встановлення — компактна однотрубна система. Менше точок вимірювання процесів — багатопараметричне вимірювання (витрата, щільність, температура). Компактний монтаж — немає потреби в прямих вхідних або вихідних зонах. Номінальний діаметр: DN 1...6 (1⁄24...1⁄4"). Робочий тиск до 400 барів (5800 фунт/кв. дюйм).

• Особливості перетворювача

  Компактний перетворювач — повна функціональність за невеликих габаритів. Швидке настроювання й локальне керування без додаткового програмного та апаратного забезпечення — вбудований вебсервер. Вбудована імітаційна самоповерцята — функція Heartbeat Technology. Міцний надкомпактний корпус перетворювача. Високий клас захисного виконання: IP69.

• Діапазон номінальних діаметрів

  DN 1...6 (¹⁄₂₄...¹⁄4").

• Змочувані матеріали

  Вимірювальна трубка: 1.4539 (904L)
  Приєднання: 1.4539 (904L); 1.4404 (316/316L)

• Вимірювані параметри

  Масова витрата, щільність, температура, об'ємна витрата, скоректована об'ємна витрата, еталонна щільність, концентрація

• Макс. похибка вимірювання

  Масова витрата (рідкість): ±0,1 %
  Об'ємна витрата (рідкість): ±0,1 %
  Масова витрата (газ): ±0,5 %
  Щільність (рідкість): ±0,0005 г/см3

• Діапазон вимірювання

  0.1000 кг/год (0...37 фунт/хв)

• Макс. робочий тиск

  PN 40, Клас 300, 10K, 400 барів (5800 фунт/кв. дюйм)

• Діапазон температур продукту

  -50....+205 °C (–58 ... +401 °F)

• Діапазон навколишньої температури

  Стандартне виготовлення: -40...+60 °C (-40...+140 °F)
  Опция: -50....+60 °C (-58 ... +140 °F)

• Матеріал корпусу сенсора

  1.4301 (304), корозійностійкий

• Матеріал корпусу перетворювача

  Компактне виготовлення: AlSi10Mg, з покриттям
  Компактне/сверхкомпактне виготовлення: 1.4301 (304)

• Ступінь захисту

  Стандартне виготовлення: IP66/67, захисна оболонка типу 4X

• Дисплей/Налаштування

  4-рядковий дисплей із задньою підсвіткою (без локального керування
  Конфігурування через веббраузер і керівне ПЗ

• Вихідні сигнали

  4...20 мА HART (активний)
  Імпульсний/частотний/релейний вихід (пасивний)

• Вхідні сигнали

  Немає

• Цифровий зв'язок

  HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

• Джерело живлення

  20...30 В пост. струму

• Сертифікати на вибухозахист

  ATEX, IECEx, cCSAus, INMETRO, NEPSI

• Безпека виробу

  CE, C-Tick

• Метрологічні нормативи та сертифікати

  Зроблена калібрування на сертифікованому калібрувальному обладнанні (відповідає ISO/IEC 17025)
  Функція Heartbeat Technology відповідає вимогам до прослідкуваної верифікації згідно ISO 9001:2008 — Розділ 7.6 a (Атестація TÜV)

• Сертифікати та нормативи за тиском

  CRN

• Сертифікати на матеріали

  Матеріал 3.1, зроблена калібрування на сертифікованому калібрувальному обладнанні (відповідає ISO/IEC 17025), NAMUR
