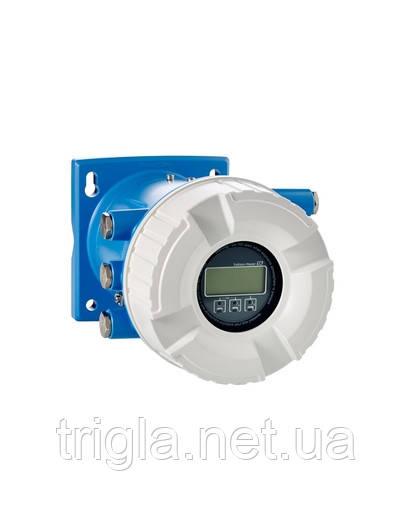

Рівнемір резервуара Монітор рівня заповнення ємності NRF81

Польовий шлюз для керування датчиками в резервуарі, а також їх моніторингу та інтеграції в систему керування запасами

Tank Side Monitor NRF81 являє собою модуль інтеграції та моніторингу датчиків для обліку сипких продуктів у складських резервуарах. Він передає дані з різних датчиків рівня, температури та тиску в центральну систему керування. Вибір різних виходів і аварійних сигналів.

Переваги

• Програмне та апаратне забезпечення розроблені відповідно до стандарту ГОСТ Р МЕК 61508 (IEC 61508) і забезпечують високий рівень повноти безпеки (до SIL3 в разі однорідного резервування)

• Іскробезпечне живлення та зв'язок для радарних рівнемерів Micropilot і Levelflex

• Спрощене встановлення й безпроблемна експлуатація — просте під'єднання до розподільних систем (ПЛК/РСУ) на основі відкритих протоколів

• Сертифікати на застосування в вибухобезпечних зонах

Сфера застосування

Живлення й передавання сигналів під'єднаних пристроїв. Настроювання параметрів під'єднаних пристроїв і зображення виміряних значень. Розрахунки резервуара для точної корекції спотворень резервуара. Метрологічні сертифікати на застосування в комерційному облікі.

• Вихід: Modbus EIA485 (RS485), Sakura V1

• Температура: от -40 до 60 °C

• Міжнародні сертифікати вибухозахисту

Характеристики та специфікації

• Принцип вимірювання

  Радарний принцип вимірювання

• Характеристики/приймання

  Польовий шлюзовий пристрій для керування й моніторингу датчиків у резервуарах і для інтеграції в систему керування запасами

• Доп.формація

  Гідростатичний вимір рівня в резервуарі (HTG)

• Живлення/ Комунікація

  85...264 В перем. струму

• Температура довкілля

  Стандартний варіант:

  -40°C...60°C

  (-40°F...140°F)


  Для калібрування відповідно до нормативних
  стандартами:

  -25°C...55°C

  (-13°F...131°F)

• Зв'язок

  Виходи:

  Fieldbus: Modbus RS485, V1, HART
  Аналоговий 4...20 мА (Exi/Exd)

  Релейний (Exd)


  Входи:

  Аналоговий 4...20 мА (Exi/Exd)

  РДТ з 2-, 3-, 4-дротовим під'єднанням

  Дискретний вхід (Exd, пасивний/активний)

• Сертифікати/Нормативи

  ATEX, FM, IEC Ex

• Сертифікати безпеки

  SIL

• Метрологічні сертифікати та нормативи

  OIML, NMi, PTB

• Опції

  Цифрова шина з надмірністю

  Корпус з алюмінію з покриттям або 316L

  Захисний козирок від атмосферних явищ

  монтажний комплект для встановлення на трубі
