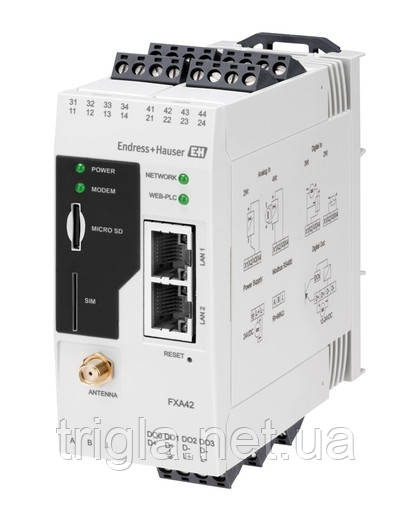

Перетворювач для моніторингу Fieldgate FXA42

Передавання виміряних значень із під'єднаних аналогових приладів з інтерфейсом 4...20 мА та цифрових польових приладів

Перетворювач FieldgateFXA42 був розроблений для моніторингу польових приладів із цифровим інтерфейсом або інтерфейсом 4...20 мА незалежно від їх розташування. Він підтримує обмін даними через бездротові локальні мережі, мережі 3G і Modbus. Завдяки наявності вбудованого вебсервера шлюз легко налаштовується в режимі онлайн. Також в онлайн-режимі можна візуалізувати значення вимірюваних величин. Крім того, перетворювач FXA42 може виконувати функції реєстрації даних і керування аварійними сигналами.

Переваги

• Візуальне представлення рівня, витрати та тиску на робочому місці незалежно від розташування

• Просте налаштування Fieldgate і зручна візуалізація значень вимірюваних величин через вбудований вебсервер

• Під'єднання до платформ SupplyCare Enterprise і SupplyCare Hosting

• Розширені функції та операції логічного програмування

• Моніторинг граничних значень із передаванням аварійного сигналу електронною поштою або за допомогою SMS-повідомлень

• Моніторинг резервуарів із отриманням даних про рівні порівняно граничних значень через аналогові входи (ВВ, В, Н, НН)

• Просте під'єднання до польових приладів і можливість під'єднання до систем інших постачальників

Сфера застосування

• Моніторинг під'єднаних аналогових приладів з інтерфейсом 4..20 мА і цифрових польових приладів через мережу Ethernet, Wi-Fi та мобільного зв'язку (3G).

• Можливість перегляду значень вимірюваних величин через стандартний веббраузер

• Конфігурування циклів вимірювання та передавання

• Настроювання моніторингу граничних значень із видаванням аварійних сигналів електронною поштою або за допомогою SMS-повідомлень

• Чотири входи 4...20 мА, 4 цифрові вхідні та вихідні канали

• Modbus TCP і Modbus RTU

Характеристики та специфікації

• Принцип вимірювання

  Мережевий шлюз

• Функція

  Шлюз Ethernet/аналогового або двоичного сигналу, вбудований вебсервер для SupplyCare

• Вхід

  4 аналогові 4...20 мА

  4 цифрових

  Лічильник імпульсів

  Modbus TCP

  Modbus RS485

• Вихід

  4 цифрових

  Modbus TCP

  Modbus RS485

• Тип релейного вихідного сигналу

  Немає

• Пам'ять

  Мапа SD, 1 Гб

• Живлення

  24 В пост. струму

• Розміри (ШxВxГ)

  45 мм x 100 мм x 115 мм

  (1,77 дюйма x 3,93 дюйма x 4,53 дюйма)

• Протокол передавання даних

  Ethernet

  WLAN

  Стільникові мережі: UMTS і 2G

• Системні вимоги

  Mozilla Firefox версії 31 або новіші

  Google Chrome версії 31 або новіші

  Microsoft Edge

  Internet Explorer 10 або новіші

  Для мобільних пристроїв:

  iOS Safari 7.1 або новіші

  Android Firefox або Chrome версії 31 і вище

• Конфігурація

  Через вбудований вебсервер

• Сертифікати

  EAC

  FCC

  IC
