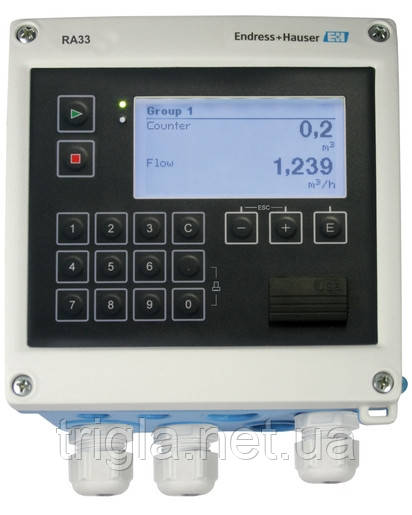

Контролер дозування RA33

Запис і керування пакетними операціями
Контролер дозування RA33 призначений для реєстрації витрати та керування вихідними сигналами для клапанів і насосів, щоб забезпечити точне дозування заданих порцій. Виміряний об'єм можна скоригувати за допомогою функції компенсації температури/щільності. Процес заповнення може бути оптимізований за допомогою автоматичної або фіксованої корекції після запуску. Мінеральні оливи можуть бути скоректовані відповідно до стандарту ASTM D1250-04.

Переваги

Фіксована й автоматична корекція після запуску для отримання постійних, надзвичайно точних результатів

Вища якість завдяки швидкому та точному дозуванню

Додаткова корекція об'єму для мінеральних олив згідно з ASTM D1250-04

Докладна реєстрація протоколів (розрахунувач попередньо встановлених параметрів, лічильник обсягу, назва та номер партії), а також повідомлення про помилки та зміни робочих параметрів

Стандартні моделі підходять для під'єднання та живлення всіх поширених датчиків витрати, датчиків температури та датчиків щільності.

Опція дистанційного керування для запуску та скасування пакетних запусків

Щоденна, щомісячна та річна статистика за розміром і кількістю партії

Сфера застосування

Запис і керування пакетними операціями. Типова програма містить у собі:

Харчова промисловість

Хімічна промисловість

Фармацевтична індустрія

Нефтегазова промисловість

Характеристики та специфікації

• Принцип вимірювання

  Менеджер областей застосування

• Принцип вимірювання

  Контролер дозування

• Функція

  Заповнення й дозування

• Розрахунки

  Розрахунок об'єму

• Кількість точок застосування

  1

• Зберігання даних

  Да

• Стандарти розрахунку

  ASTM D1250-04

• Зв'язок

  RS232

  USB

  Ethernet

  Modbus TCP

  Modbus RTU

• Живлення

  Не определено

• Живлення через сигнальний ланцюг

  Низьковольтне харчування:

  100...230 В перем. струму (-15%/+10%)

  Живлення малою напругою:

  24 В пост. струму (-50%/+75%)

  24 В перем. струму (±50%)

• Клас захисту

  IP65

• Вхід

  1 аналоговий (I)/ імпульсний (для витрати)

  1 ТС (для температури)

  1 аналоговий (I) (для щільності)

  Електроживлення 24 В пост. струму (+/-16%) за струмовим ланцюгом

• Вихід

  1 аналоговий/імпульсний (активний)

  2 з відкритим колектором

• Розміри (ШxВxГ)

  144 x 144 x 103,1 мм (5,67" x 5,67" x 4,06")

• Настроювання

  3 кнопки керування й 14 функційних кнопок для керування дозуванням або за допомогою FieldCare

  Зчитування архівних/зареєстрованих даних за допомогою програмного забезпечення Field Data Manager (база даних SQL та інтерфейс візуалізації)

  можливість вибору мови

• Дисплей

  Матричний РК-дисплей роздільною здатністю 160 x 80 з білим підсвічуванням

  Зміна кольору у разі аварійних подій

  Активна площа дисплея 70 x 34 мм

• Функції програмного забезпечення

  Розрахунок об'єму

  1 або 2-етапне керування

  Ручна й автоматична корекція перевищення кількості

  Коефіцієнт корекції об'єму (VCF) відповідно до ASTM D1250-04 для сирої нафти, продуктів перероблення та мастильних олій

• Сертифікати

  CE

  CSA GP

  NTEP (USA)
