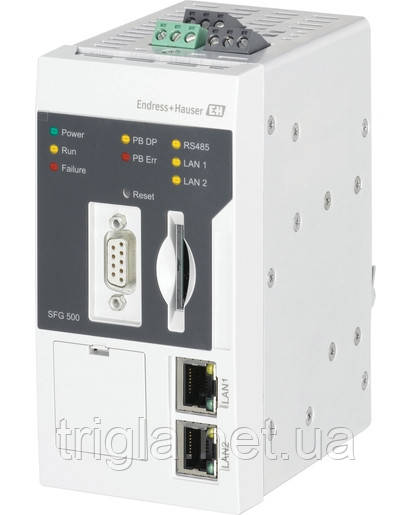

Ethernet/PROFIBUS Fieldgate SFG500 Перетворювач цифрових сигналів

Паралельний доступ до мереж PROFIBUS, моніторинг стану пристроїв PROFIBUS

Fieldgate SFG500 — це компонент системи, що надає незалежний доступ до мережі PROFIBUS. Він може використовуватися в різних сферах застосування, підтримуваних специфікічними режимами роботи.
Fieldgate SFG500 може використовуватися в різних галузях застосування, підтримуваних специфічними режимами роботи. Режими роботи визначаються використанням опціональної карти пам'яті (Fieldgate Module SFM500).

Переваги

• Сканер і Master (попередній пристрій) PROFIBUS класу 2: автоматично інтегрується в мережу PROFIBUS і знаходить всі приєднані пристрої.

• Підтримка протоколу HART через PROFIBUS: підтримка та діагностика пристроїв із протоколом HART

• Моніторинг трафіку мережі та діагностики пристроїв PROFIBUS

• Вебсервер: забезпечує ясне зображення інформації мережі та діагностики через веббраузер або рамковий застосунок FDT/DTM

• Знаходить усі SFG500 Fieldgates у доміні Ethernet і відбиває їхнє з'єднання PROFIBUS

• Fieldgate Module SFM500: активує функції для зображення технологічних параметрів і діагностичних даних

  Сфера застосування

  Без карти пам'яті шлюз Fieldgate SFG500 функціонує тільки як Profibus Master на заводеВ цьому випадку, перетворювач працює як пристрій доступу до під'єднаних датчиків на базі FDT через Ethernet з можливістю PROFIBUS Master Class 2. Моніторинг датчиків і їх настроювання можна здійснювати за допомогою ПЗ FieldCare.

  Під час використання з картою пам'яті, діагностична інформація про прилади, наприклад, статус NAMUR NE 107 з причинами відмови та способами усунення, а також технологічні параметри пристроїв PROFIBUS і HART відбиваються на вбудованому вебсервері.

  Характеристики та специфікації

• Принцип вимірювання

  Мережевий шлюз

• Функція

  Шлюз Ethernet/PROFIBUS DP з інтегрованим вебсервером

• Вхід

  PROFIBUS DP/V1, провідний пристрій класу II, що прослуховує пристрій

• Вихід

  Ethernet 10Base-T/100Base-TX

• Живлення

  18...36 В пост. струму

• Розміри (ШxВxГ)

  142,0 мм x 70,0 мм x 114,0 мм; (5,6" x 2,8" x 4,5")

• Протокол передавання даних

  Вебсервер, через стандартний веббраузер

• Конфігурація

  Через веб-сервер

• Сертифікати

  TÜV NRTL згідно з EN/IEC/UL/CAN/CSA C22.2 No 61010-1

  CE gemäß EN/IEC 61131-2: 2007
