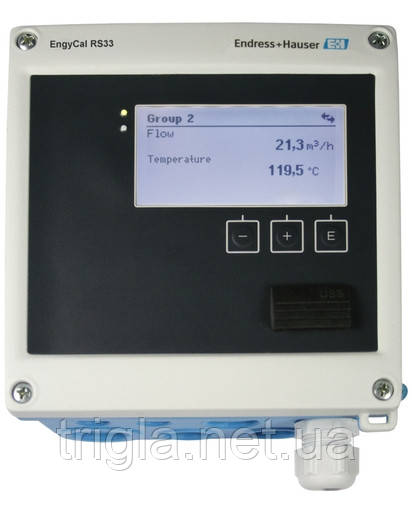

EngyCal RS33 лічильник пари

Лічильник пари  для реєстрації маси пари та потоку енергії для насиченої або перегрітої пари
Паровий калькулятор EngyCal RS33 використовується для реєстрації маси пари та потоку енергії насиченої та перегрітої пари. Розрахунок ґрунтується на виміряних параметрах процесу, об'ємній витраті, температурі та/або тиску.
EngyCal RS33 використовує стандарт IAPWS IF97 для розрахунку потоку маси й енергії пари. Щільність і ентальпія пари розраховуються з вхідних змінних тиску та температури.

Переваги
Компенсація вимірювання витрати диференціального тиску

Розрахунок за міжнародними таблицями водяної пари

Електронне узгодження датчика температури (узгодження датчика та передавача) з арифметичним блоком дає змогу проводити високоточні вимірювання температури

Докладна реєстрація даних про поточні та рахові значення й повідомлення про помилки, неконтрольовані умови та зміни робочих параметрів

Стандартні моделі підходять для під'єднання та живлення всіх поширених датчиків витрати, датчиків температури та датчиків тиску.

Віддалене зчитування через Ethernet і польові шини

Лічильник дефіциту прозорості в разі помилки або тривоги

Сфера застосування
Реєстрація та виставлення рахунків за кількість енергії в парових установках (кількість теплоти пари, різність тепла пара). Типова програма містить у собі:

Харчова промисловість

Хімічна промисловість

Фармацевтична індустрія

Електростанції

Будівельні системи й інженерія заводу

Характеристики та специфікації

Принцип вимірювання

• Блок розрахунку енергії

• Функція

  Моніторинг і тарифікація енергоспоживання під час роботи з насиченою і перегрітою парою (витрата теплоти пари, різність теплоти); типові галузі застосування — харчова промисловість, алкогольні напої, хімічна та фармацевтична промисловість, електростанції, автоматизація в будівлях, модульні комбінації

• Сертифікати

  CE, список UL, CSA GP

• Вхід

  1 імпульсний/аналоговий для витрати,

  2 РДТ/аналогові для температури та тиску,
  Живлення через сигнальний ланцюг, 24 В пост. струму (+/-16%)

• Вихід

  1 x 4...20 мА,

  2 цифрових (з відкритим колектором)

• Релейний вихід

  2x

• Додаткові джерела живлення

  Низьковольтне харчування: 100...230 В перем. струму (-15%/+10%); Живлення малою напругою: 24 В пост. струму (-50%/+75%), 24 В перем. струму (±50%)

• Габарити (шхвхд)

  144 x 144 x 103,1 мм

  (5,67" x 5,67" x 4,06")

• Програмне забезпечення

  Розрахункові значення:

  Енергія, об'єм, щільність, ентальпія, перепад тиску та витрата;
  Лічильники: об'єм, маса, енергія, лічильник під час збою

  Опції: тариф 1, тариф 2 або окремий розрахунок енергії нагрівання, енергії охолодження, енергетичний баланс

• Настроювання

  Керування за допомогою трьох кнопок на місці експлуатації або за допомогою FieldCare; зчитування архівних/зареєстрованих даних за допомогою програмного забезпечення Field Data Manager (база даних SQL та інтерфейс візуалізації), можливість вибору мови

• Дисплей

  Матричний РК-дисплей роздільною здатністю 160 x 80 з білою підсвіткою, зміна кольору в разі аварійних подій, активна площа дисплея 70 x 34 мм

• Інше

  електронна корекція датчика температури за коефіцієнтами CvD, журнал виміряних значень, журнал комерційного обліку, журнал подій, моніторинг граничних значень

• Обчислення

  IAPWS-IF97
