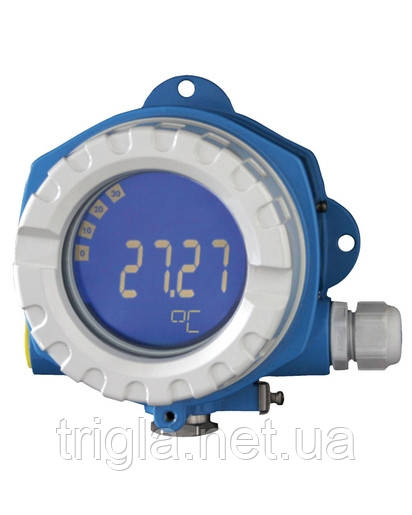

RID14 8-канальний польовий індикатор для систем Fieldbus

Індикація до 8 значень процесу або розрахункових значень із протоколу FOUNDATION FieldbusTM або PROFIBUS® PA

Індикатор зображає значення вимірюваних величин, розрахунки та інформацію про стан ведодних пристроїв Fieldbus у мережі FOUNDATION FieldbusTM або PROFIBUS® PA. У режимі прослуховування індикатор визначає задані адреси Fieldbus і забезпечує індикацію відповідних значень. Крім FOUNDATION FieldbusTM, доступні значення можуть виводитися через взаємне з'єднання функціональних блоків. В окремому текстовому полі можуть відбиватися одиниці вимірювання або назва приладу. Для візуалізації трендів в індикаторі є лаконіка.

Переваги

• Підтримується простий і стандартизований зв'язок за протоколом Fieldbus.

• Режим прослуховування — до 8 вхідних сигналів або цифрових сигналів стану

• Яскравий РК-дисплей із підсвіткою: зображенняглини, діагностичних символів і поля виробу. тексту

• Не потрібне зовнішнє джерело живлення

• Міжнародні сертифікати

Сфера застосування

Індикатор Fieldbus у 8 вхідними каналами та протоколом FOUNDATION FieldbusTM або PROFIBUS® PA для зображення параметрів процесу та призначених значень.

Характеристики та специфікації

Принцип вимірювання

• Дисплей

• Функція

  Показані значення

  Розширена діагностика

• Сертифікати

  ATEX Ex ia

  ATEX Ex d

  FM

  CSA

  IECEx Ex ia

  IECEx Ex d

  IECEx Ex tD

• Вхід

  Протокол Foundation Fieldbus

  Протокол PROFIBUS PA

• Габаритні розміри

  Польовий корпус:

  132 x 135 x 106 мм

  (5,2" x 5,31" x 4,17")

• Програмне забезпечення (НО)

  Режим прослуховування


  Для Foundation Fieldbus — також взаємне з'єднання функціональних блоків:

  Блок дисплея перетворювача

  Блок розширеної діагностики

  2 x селектор входу

  Арифметичний блок

  Блок інтегратора

  Блок PID

• Настроювання

  Foundation Fieldbus: за допомогою цифрової шини

  PROFIBUS PA: DTM і FieldCare або DIP-перемикачі на приладі


  Апаратний захист від запису

• Дисплей

  Висококонтрастний РК-дисплей із підсвіткою, з максимальною шкалою

  Назва/ЕІ

• Напруга

  9-32 В DC, незалежний від полярності
