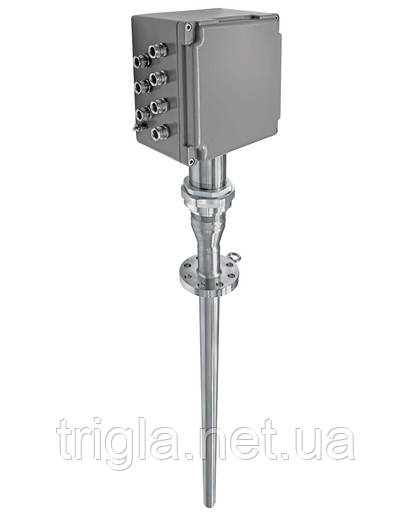

Датчик температури багатозонний TMS11

Модульний багатоточковий термометр на основі термопар або термоперетворювачів опору з термогідрою

Багатоточковий термометр iTHERM TMS11 MultiSens Linear для нафтопгазових і хімічних зон може бути адаптований до різних сценаріїв застосування відповідно до найвищих стандартів безпеки. Прилад підвищує безпеку процесу, забезпечуючи моніторинг температури у великій кількості точок вимірювання, розташованих на одній прямій лінії, з використанням всього одного приєднання до процесу. Простота інтеграції в процес скорочує час монтажу, і відповідно підвищує готовність підприємства.

Переваги

• Прилад забезпечений первинною термогільною, завдяки чому він має чудову механічну міцність і забезпечує легку заміну окремих вимірювальних вставок

• Проста інтеграція, відповідність стандартам IEC 60584, ASTM E230 та IEC 60751

• Проста та швидка інтеграція в процес — відповідність директивам за електричними з'єднаннями та тиску

• Широка адаптованість, зумовлена модульною конструкцією приладу, дає максимальну гнучкість і спрощує монтаж і техобслуговування

• Відповідність різним ступеням захисту для використання у вибухонебезпечних зонах

• Можливість заміни окремих вимірювальних вставок, зокрема в процесі експлуатації

• Безперервний моніторинг цілісності термогільзи за допомогою отвору відбору тиску для максимальної безпеки процесу

  Сфера застосування

• Нефтегазова промисловість

• Хімічні процеси з важкими матеріалами

• Нефтехімічна промисловість

Характеристики та специфікації

• Принцип вимірювання

  Терморегулятор

• Характеристики/ Застосування

  метричні розміри

  британські розміри

  зручність у використанні

  підходить для вибухових зон

  приєднання до процесу: фланцеве

  легкі хімічні процеси

  лінійний розподіл датчиків

  модульна конструкція

  змінні датчики під час роботи

• Контактний роз'єм

  Клемна коробка — алюміній — як аксесуар

  Клемна коробка — неіржавка сталь — як аксесуар

  Вбудована або встановлена окремо

• Термогільза/захисна трубка

  з однією первинною термогільною (для змінних датчиків і посиленого механічного захисту)

• Вставка/чутливий елемент

  датчики з мінеральною ізоляцією (MI) у первинній термогільці

• Зовнішній діаметр захисної трубки/вставки

  48,3 мм (1 1/2")

  60,3 мм (2")

  76,1 мм (2 1/2")

  88,9 мм (3")

• Максимальна довжина за запитом

  до 15.000,00 мм (590'')

• Матеріал захисної трубки/термозильзи

  1.4401 (316)

  1.4435 (316L)

  1.4541 (321)

  1.4845 (310L)

  1.4301 (304)

  1.4307 (304L)

• Приєднання до процесу

  фланець:

  1 1/2" ASME/ANSI B16.5 150
  ...900

  2" ASME/ANSI B16.5 150
  ...900

  3" ASME/ANSI B16.5 150
  ..900

  DN40 EN/DIN 1092.1 PN10
  ...PN150

  DN50 EN/DIN 1092.1 PN10
  ...PN150

  DN80 EN/DIN 1092.1 PN10
  ...PN150

• Форма наконечника датчика

  прямий

• Діапазон робочих температур

  Тип K:

  -270 °C ...1.100 °C

  (-454 °F ...2.012 °F)

  Тип J:

  -210 °C ...760 °C

  (-346 °F ...1.382 °F)

  Тип N:

  -270 °C …1100 °C

  (-454 °F ...752 °F)

  Pt100 WW; 3мм; 316L; -200...600oC

  Pt100 TF; 3мм; 316L; -50…400oC

• Макс. робочий тиск (статичний)

  за 20 °C: 240 барів (3481 psi)

• Похибка

  клас 1 відповідно до ГОСТ Р МЕК 60584

  Клас Спеціальний ASTM E230 і ANSI MC 96.1

  IEC60751 Клас A

  IEC60751 Класс AА

• Час відгуку

  в зависимости от конфигурации:


  TП:

  t50 = 21 с

  t90 = 52 с


  ТС:

  t50 = 42 с

  t90 = 108 с

• Вбудований нормувальний перетворювач

  да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

• Сертифікати вибухового захисту

  ATEX

  IECEX

  UL

  FM

  CSA

• Вибухозахист

  SIL (тільки для перетворювача)
