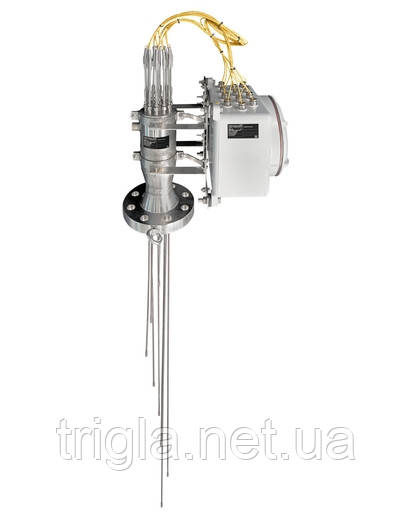

Датчик температури багатозонний TMS02
Ціну уточнюйте
- Під замовлення
- Оптом і в роздріб
- Код: TMS02
- +380 (44) 366-24-23
- +380 (44) 366-26-62
- +380 (97) 950-62-01mob
- +380 (44) 366-24-23
Модульний багатоточковий термометр із прямим контактом для нафтогазових і нафтохімічних процесів
iTHERM TMS02 може бути адаптований для різних зон застосування. Конфігурованість у трьох вимірах дає змогу отримувати з його допомогою повний температурний профіль, використовуючи лише один патрубок. Прилад може бути забезпечений термогільзами або застосовуватися без них залежно від необхідних характеристик: оптимального часу відгуку, механічної міцності, простоти заміни датчиків. Можлива комплектація термопарами, термоперетворювачами опору або вібростійкими датчиками iTHERMStrongSens. Датчик також обладнується камерою для розширеної діагностики.
Переваги
-
Вільне розташування датчиків у трьох вимірах дає змогу отримати будь-яку необхідну конфігурацію для моніторингу процесу
-
Широка адаптованість, зумовлена модульною конструкцією приладу, спрощує монтаж, інтеграцію в процес і техобслуговування
-
Високий ступінь сумісності за стандартами IEC 60584, ASTM E230 та IEC 60751
-
Електронний модуль із термозахистом для підвищення терміну експлуатації приладу
-
Відповідність різним типам захисту для застосування у вибухонебезпечних зонах спрощує інтеграцію в процес
-
Камера діагностики сприяє підвищенню безпеки та дає можливість отримувати важливі виробничі дані для планування профілактичного обслуговування
Сфера застосування
-
Нефтехімічна промисловість
-
Нефтегазова промисловість
-
Хімічні процеси
Характеристики та специфікації
-
Принцип вимірювання
Терморегулятор
-
Характеристики/ Застосування
метричне виготовлення
зручність у використанні
підходить для вибухових зон
фланцове приєднання до процесу
легкі хімічні процеси
3-мірний розподіл датчиків
модульна конструкція
змінні датчики під час простоїв
діагностична камера -
Контактний роз'єм
Клемна коробка — алюміній — як аксесуар
Клемна коробка — неіржавка сталь — як аксесуар
вбудована або окрема клемна коробка -
Термогільза/захисна трубка
немає (для датчиків у прямому контакті)
є (для змінних датчиків)
є (для посиленого механічного захисту)
Набір термогільз, по одній на кожен датчик -
Вставка/чутливий елемент
з мінеральною ізоляцією (MI), гнучкий
з мінеральною ізоляцією (MI), гнучкий, з власною термогільною -
Зовнішній діаметр захисної трубки/вставки
6,0 мм (0,24")
8,0 мм (0,31'')
10,29 мм (1/8'') -
Максимальна довжина за запитом
до 30000,00 мм (1181'')
-
Матеріал захисної трубки/термозильзи
1.4401 (316)
1.4435 (316L)
1.4541 (321)
1.4550 (347)
Alloy 600 (2.4816) -
Приєднання до процесу
фланець:
2" ASME/ANSI B16.5 150
...600
3" ASME/ANSI B16.5 150
...600
4" ASME/ANSI B16.5 150
...600
6" ASME/ANSI B16.5 150
...600
8" ASME/ANSI B16.5 150
...600
DN80 EN/DIN 1092.1 PN10
...PN100
DN100 EN/DIN 1092.1 PN10
...PN100
DN125 EN/DIN 1092.1 PN10
...PN100
DN150 EN/DIN 1092.1 PN10
...PN100
DN200 EN/DIN 1092.1 PN10
...PN100 -
Форма наконечника датчика
прямий
посилений
легка фіксація -
Діапазон робочих температур
Тип K:
-270 °C ...1.100 °C
(-454 °F ...2.012 °F)
Тип J:
-210 °C ...760 °C
(-346 °F ...1.382 °F)
Тип N:
-270 °C …1100 °C
(-454 °F ...752 °F)
Pt100 WW; 3мм; 316L; -200...600oC
Pt100 WW; 6 мм; 316L; -200...600oC
Pt100 TF; 3мм; 316L; -50…400oC
Pt100 TF; 6 мм; 316L; -50…400oC
Pt100 StrongSens; 6 мм; 316L; -50…500oC -
Макс. робочий тиск (статичний)
за 20 °C: 200 барів (2900 psi)
-
Похибка
клас 2 відповідно до ГОСТ Р МЕК 60584
ASTM E230 и ANSI MC 96.1
IEC/клас A
IEC/клас AA -
Час відгуку
в зависимости от конфигурации:
ТП:
t50 = 2 с
t90 = 5 с
ТС:
t50 = 0,8с
t90 = 2с -
Вбудований нормувальний перетворювач
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
Сертифікати вибухового захисту
ATEX
IECEX -
Вибухозахист
SIL (тільки для перетворювача)
