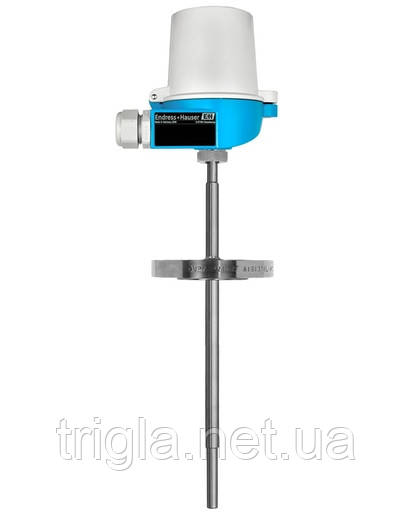

Модульний термометр зі вставкою RTD або TC MLTTS01

Призначений для використання в нафтогазовій промисловості, з фланцовим технологічним приєднанням і подовжувальною горловиною
Модульний і надійний термометр застосовується, особливо в нафтогазовій промисловості. Жорсткі умови, корозійні речовини та високий тиск можуть бути оброблені за допомогою міцних термокишені та спеціальних матеріалів. Опціональний головний передавач з усіма поширеними протоколами зв'язку робить пристрій готовим до використання з підвищеною точністю й надійністю вимірювань, порівнюючи з датчиками з прямим під'єднанням. Термометр можна замовити з гумовим (RTD) або термопарним (TC) вкладнем.

Переваги
Високий ступінь гнучкості завдяки модульній конструкції зі стандартними наконечниками згідно з DIN EN 50446 та індивідуальною довжиною занурення

Високий ступінь сумісності вкладок і дизайн згідно з DIN 43772

Подовжувальна шийка для захисту головного передавача від перегрівання

Швидкий час відгуку зі зменшеною формою наконечника

Типи захисту для використання в небезпечних місцях: Іскробезпечність (Exia)

Сфера застосування
Призначений для використання в нафтогазовій промисловості з універсальним діапазоном застосування

Діапазон вимірювання: резистивна вставка (RTD): від -50 до +500 °C (від -58 до +932 °F), термопара (TC): від -40 до +1 100 °C (від -40 до +2 012 °F)

Діапазон тиску до 63 барів (914 фунтів на кв. Дюйм)

Ступінь захисту: до IP68


Характеристики та специфікації

• Принцип вимірювання

  Терморегулятор

• Характеристики/ Застосування

  метричні розміри

  модульна система вимірювання температури

  повний діапазон областей застосування

  підходить для використання у вибухобезпечних зонах

  підходить для використання за високого робочого тиску

  фланцове приєднання до процесу

  із захисною гільзою

  з горловиною

  можливість використання зі вставкою StrongSens

• Контактний роз'єм

  TA30D — E+H, алюміній — висока кришка

• Термогільза/захисна трубка

  із захисною гільзою

• Вставка/чутливий елемент

  з мінеральною ізоляцією (MI), гнучкий

• Зовнішній діаметр захисної трубки/вставки

  16 мм (0,71")

• Максимальна довжина за запитом

  Не определено

• Матеріал захисної трубки/термозильзи

  1.4571

• Приєднання до процесу

  Фланець DN25 PN40 B1 EN1092-1

  Фланець DN25 PN63 B2 EN1092-1

• Форма наконечника датчика

  Посічений, 12x7x50

• Діапазон робочих температур

  PT100: -50...500°C

  ТП: до 600°C

• Макс. робочий тиск (статичний)

  залежно від конфігурації

• Похибка

  ТС: клас A відповідно до IEC 60751

  ТП: клас 1 відповідно до IEC 60584

• Час відгуку

  залежно від конфігурації

• Вбудований нормувальний перетворювач

  да (4 … 20 мА HART; PROFIBUS PA; FOUNDATION FIELDBUS)

• Сертифікати вибухозахисту

  ATEX Ex ia
