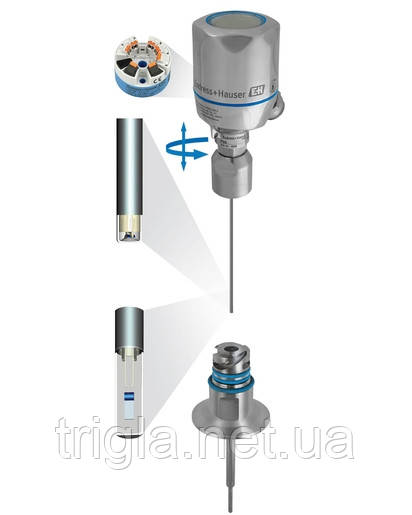

ITHERM TM411 Інноваційний термометр опору

Інноваційний термометр для харчової та фармацевтичної галузей промисловості

iTHERM TM411 відповідає всім вимогам, що пред'являються до вимірювального обладнання в харчовій та фармацевтичній промисловості. Змочувані частини термометра виготовлені з неіржавкої сталі марки 316L з високим ступенем полірування поверхні, прилад має широкий набір доступних гігієнічних приєднань до процесу. Істотне скорочення витрат на ремонтно-експлуатаційні потреби та підвищення ефективності вимірювання температури завдяки інноваційним опціям приладу: QuickSens, StrongSens і QuickNeck.

Переваги

• Зручність проєктування термометра під вимірювальне завдання завдяки широкому опціональному набору та занурюваній довжині з кроком 1 мм

• Чутливі елементи термометрів мають постійно високу якість завдяки виробленню на унікальній автоматизованій лінії.

• Найтриваліший час відгуку в промисловій контактній термометрії: 1,5 сек (Т90) завдяки унікальному чутливому елементу, виробленому за технологією QuickSens

• Істотне скорочення витрат на періодичне калібрування термометрів завдяки швидкознімній шийкі QuickNeck, що дає змогу миттєво демонтувати термометр із термогільзи без використання інструментів

• Неперевершена стійкість до промислових вібрацій завдяки унікальному чутливому елементу StrongSens (стійкість до 60g у діапазоні 10...500 Гц)

• Понад 50ти різновидів доступних гігієнічних приєднань до процесу

• Наявність усіх актуальних галузевих сертифікатів для харчових і фармацевтичних галузей промисловості (3-A®, EHEDG, ASME BPE, FDA. сертифікат відповідності TSE)

Сфера застосування

• Термометр спеціально розроблений для гігієнічних застосувань у харчовій та фармацевтичній галузях промисловості

• Робочий діапазон температури: –200 до +600 °C

• Робочий діапазон тиску: до 40 барів (залежно від використовуваного приєднання до процесу)

• Ступінь захисту: до IP69K

Характеристики та специфікації

• Принцип вимірювання

  Терморегулятор

• Характеристики/ Застосування

  метричні розміри

  модульна система вимірювання температури

  гігієнічна/асептична конструкція (3-A®, EHEDG, ASME BPE, FDA)

  гігієнічні приєднання до процесу

  з горловиною

  можливість застосування в вибухобезпечних зонах

  із захисною гільзою

  QuickSens — малий час відгуку

  StrongSens — найміцніша конструкція

  QuickNeck — просте й економне повторне калібрування

• Контактний роз'єм

  TA30A — E+H, алюміній — низька кришка — з дисплеєм або без нього

  TA30D — E+H, алюміній — висока відкидна кришка

  TA30R — неіржавка сталь, струменеве оброблення — нарізна кришка — з дисплеєм або без нього

  TA30R — неіржавка сталь, ручне полірування — нарізна кришка — з дисплеєм або без нього

  TA30S — поліпропілен — нарізна кришка

  TA30P — поліамід — висока відкидна кришка

• Термогільза/захисна трубка

  без захисної гільзи

  зварна захисна гільза

  трійник і кутовий елемент

• Вставка/чутливий елемент

  у мінеральній ізоляції (MI), гнучкий.

  трубне вироблення, ізольовані дроти, не гнучкий.

• Зовнішній діаметр захисної трубки/вставки

  6,0 мм (0,24")

  9,0 мм (0,35'')

  12,7 мм (0,5'')

• Матеріал захисної трубки/термозильзи

  1.4435, вміст дельта-ферита < 1%

  316L

• Приєднання до процесу

  компресійний фітинг

  приварний перехідник

  затискні з'єднання ISO2852

  нарізне з'єднання труб через DIN 11851

  асептичне нарізне з'єднання труб через DIN 11864-1

  металеві ущільнення

  різь ISO 228 для перехідника Liquiphant

  APV Inline

  Varivent

  Ingold

  SMS 1147

  Neumo Biocontrol

  Т-подібні та кутові компоненти

• Форма наконечника датчика

  прямий

  посічений

  звужений

• Шорсткість поверхні Ra

  0,76 мкм (29,92 мкдюйма)

  0,38 мкм (14,96 мкдюйма)

  0,38 мкм (14,96 мкдюйма), з електронним поліруванням

• Діапазон робочих температур

  PT100:

  -200 °C ... 600 °C

  (-328 °F ... 1112 °F)

  StrongSens:

  -50 °C ... 500 °C

  (-58 °F ... 932 °F)

  QuickSens:

  -50 °C ... 200 °C

  (-58 °F ... 392 °F)

• Макс. робочий тиск (статичний)

  за 20 °C: 40 барів (580 psi)

• Похибка

  клас A згідно з ГОСТ Р МЕК 60751

  клас AA згідно з ГОСТ Р МЕК 60751

• Час відгуку

  залежно від конфігурації

  QuickSens: t90 = 1,5 с

  StrongSens: t90 = 9,5 с

• Вбудований нормувальний перетворювач

  да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

• Сертифікати вибухозахисту

  ATEX II

  ATEX IECEx

  FM

  CSA

  NEPSI

  CRN

• Вибухозахист

  SIL (тільки для перетворювача)
