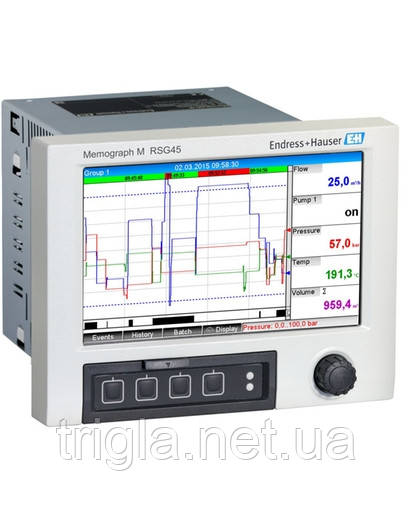

Розширений менеджер даних Memograph M RSG45

Зберігання, візуалізація, аналіз і передавання даних

Вдосконалений безпаперовий реєстратор. Завдяки інтуїтивному керуванню прилад Memograph M можна легко та швидко адаптувати до будь-якої галузі застосування. Значення процесу чітко та ясно зображаються на дисплеї. Їх реєстрація, моніторинг щодо граничних значень і аналіз здійснюються в безпечному режимі. Виміряні та розрахушні значення можна вільно переносити в системи вищого рівня з використанням протоколів зв'язку. Також можливий обмін інформацією між окремими модулями обладнання. Також є виконання на DIN-рейці без дисплея.

Переваги

• Високий ступінь безпеки даних: захищене від проникнення сховище даних і персоналізована авторизована система доступу з електронним підписом (FDA 21 CFR 11)

• Вхідні канали HART: датчики з протоколом HART під'єднуються безпосередньо до реєстратора, що дає змогу отримувати точні значення процесу для розрахунків і реєстрації

• Шлюз HART: прямий доступ до датчиків HART у польових умовах за допомогою FieldCare заощаджує час і дає змогу використовувати прилад Memograph M без розриву вимірювального ланцюга

• Лицьова сторона з неіржавкої сталі із сенсорним керуванням: безпроблемна експлуатація в складних умовах, як-от гігієнічні або вибухонебезпечні зони.

  Виконується на DIN-рейці: компактний прилад із малими розмірами для монтажу в шафі або застосування в польових умовах.

• Системні можливості: підтримка стандартних цифрових шин (Modbus, Profibus DP, PROFINET, EtherNet/IP) для швидкої інтеграції з різними системами

• Вбудований вебсервер: дистанційний доступ до керування приладом і візуалізації дає змогу знизити витрати на техобслуговування

• WebDAV: збережені на карту SD файли можна переносити безпосередньо на ПК за протоколом HTTP без використання додаткового ПЗ.

  Сфера застосування

  Рішення для будь-яких завдань. Приклади:

• Вимірювання параметрів процесів

• Електростанції й енергопостачання

• Моніторинг/розрахунок ефективності парових котлів

• Харчова й фармацевтична промисловість

• Проектування та будівництво заводів та апаратури; встановлення пастеризації молока

• Вимірювання параметрів довкілля та клімату; контроль переповнення дощової каналізації

• Забезпечення якості та необхідних параметрів виробництва

• Аналіз партій продуктів; функції віддаленої сигналізації

• Моніторинг калібрування iTHERM TrustSens

• Випробувальні бокси та лабораторні дослідження

  Характеристики та специфікації

• Принцип вимірювання

  Блок розрахунку енергії

• Принцип вимірювання

  Лічильник теплоти

• Функція

  Розрахунок масової витрати та енергії для води та пари.

• Розрахунки

  Маса/кількість теплоти

  різниця в кількості теплоти

• Кількість точок застосування

  Не определено

• Зберігання даних

  Да

• Стандарти розрахунку

  IAPWS-97

• Зв'язок

  RS232/485

  Ethernet

  USB

  Modbus RTU/TCP (відомий пристрій)

  Modbus RTU/TCP (попередній пристрій)

  Profibus DP

  Пристрій PROFINET

  Адаптер EtherNet/IP

• Живлення

  Не определено

• Живлення через сигнальний ланцюг

  24 В пост. струму +/-15%

• Клас захисту

  IP65 (передня панель)

• Вхід

  0...20 (універсальний)

  HART

  6...14 (цифровий)

• Вихід

  2 аналогові

• Розміри (ШxВxГ)

  195,2 x 149,2 x 227,1 мм (7,69" x 5,87" x 8,94")

• Настроювання

  Локальний навігатор, вебсервер, FieldCare/DeviceCare

• Дисплей

  7“ TFT

• Функції програмного забезпечення

  Вбудовані функції розрахунку масової витрати й енергії

• Сертифікати

  CE

  EAC

  UL (US и CA)

  ATEX II2G Ex px IIC Gb

  ATEX II2D Ex pD IIIC Db

  Список UL

  Сертифікат PROFINET
