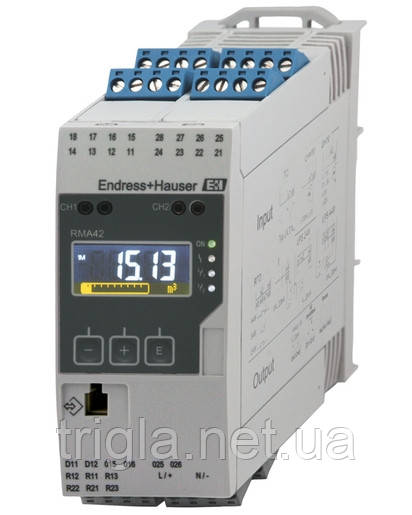

RMA42 Перетворювач процесу з блоком керування

Індикатор, блок живлення, бар'єр і реле граничних значень в одному пристрої!

Перетворювач зображає, оцінює та розраховує аналогові виміряні параметри. Вбудоване живлення через сигнальний ланцюг забезпечує живлення для дводротових сенсорів. Універсальні вхідні сигнали роблять можливим під'єднання перетворювачів напруги, опору, термопару та термометрів опору. Можливий моніторинг крайніх значень і перемикання реле. Технологічні сигнали напрягаються через аналогові виходи. Вбудований пакет "диференціальний тиск" забезпечує швидке та просте пусконаладку для різних застосувань, де потрібен вимір диференціального тиску.

Переваги

• Сертифікація SIL2 (опція);

  Морський сертифікат

• 1 або 2 розрахункових значення та таблиця лінеарізації

• Збереження мінімальних і максимальних значень

• 5-значний 7-сегментний РК-дисплей із підсвіткою

• 1 або 2 універсальних входи

• 2 реле (додатково)

• Цифровий вихід для сигналу стану (відкритий колектор)

  Сфера застосування

  Перетворювач процесу RMA42 є одночасно дисплеєм, аналоговим входом для сигналів процесу та стану, і інтерфейсом для конфігурації. Під'єднані датчики можуть живитися від вбудованої системи живлення сигнальним ланцюгом. всі виміряні та розраховані значення доступні як джерела сигналу для дисплея, виходів, реле та інтерфейс.

• Проектування приладів і встановлення

• Операторні та шафи

• Керування процесом, запис і моніторинг

• Регулювання та перетворення сигналу

• Захист від переливу (WHG)

  Характеристики та специфікації

• Принцип вимірювання

  Перетворювач

• Принцип вимірювання

  Перетворювач процесу

• Функція

  Універсальний перетворювач процесу та температури з блоком керування

• Живлення через сигнальний ланцюг

  Блок живлення іскробезпечного контуру живлення через сигнальний ланцюг 24 В

• Живлення

  Не определено

• Вхід

  2 універсальні (ток, напруга, R, ТС, ТП, опір)

• Вихід

  2 аналогові (ток, напруга)

• Функції програмного забезпечення

  Вбудоване програмне забезпечення дає змогу здійснювати розрахунки, лінеарізацію, моніторинг граничного рівня

  Моніторинг кабелів датчиків відповідно до NAMUR NE43

  Пакет прикладних програм: вимірювання перепаду тиску

• Сертифікати

  ATEX

  FM

  NEPSI

  CSA

  CSA GP

  UL

  Морський сертифікат

  KTA

  Захист від переповнення German WHG

• SIL

  2

• Дисплей

  РК-дисплей

  7 сегментів

  Багатобарвний

  Гистограма

  Назва приладу

  Зміна кольору в разі збою

• Інтерфейс

  Не определено

• Розміри (ШxВxГ)

  45 x 115 x 118 мм (1,77" x 4,53" x 4,65")
